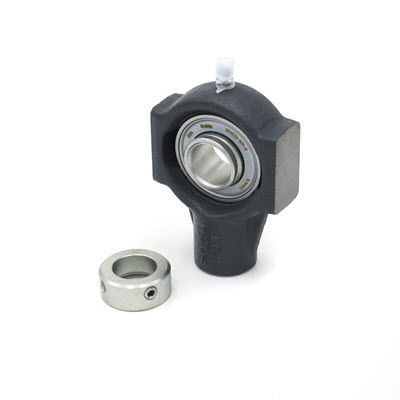

Cuscinetto di tensione SPK30T

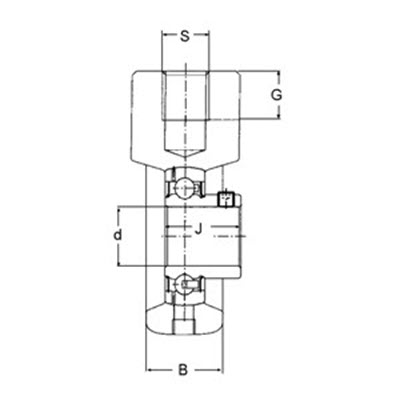

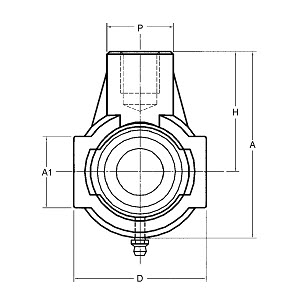

Dimensioni principali secondo gli standard europei

Designazione	Dimensione	Osservazione
d	30,00 mm	Diametro dell'albero
H	72,00 mm
A	114,00 mm
A₁	40,00 mm
B	32,00 mm
S	M 24 mm
J	48,40 mm
D	85,00 mm
P	40,00 mm
S	M 24
G	24,00 mm

Designazione	Dimensione	Osservazione
	24	Viti di fissaggio (non incluse nella consegna)
	0,800 kg	ll peso

Designazione	Dimensione
	d	A	A₁	B	D	G	H	J	P	S	Alloggiamento	Cuscinetto
	mm	mm	mm	mm	mm	mm	mm	mm	mm
SPK20T	20,00	91,00	38,00	25,00	65,00	21,00	58,00	43,70	33,00	M 16	GG.SPK04	HC204R3
SPK25T	25,00	99,00	38,00	28,00	70,00	22,00	64,00	44,40	35,00	M 20	GG.SPK05	HC205R3
SPK30T	30,00	114,00	40,00	32,00	85,00	24,00	72,00	48,40	40,00	M 24	GG.SPK06	HC206R3
SPK35T	35,00	122,00	49,00	32,00	90,00	24,00	76,00	51,10	40,00	M 24	GG.SPK07	HC207R3
SPK40T	40,00	135,00	45,00	36,00	100,00	24,00	85,00	56,30	40,00	M 24	GG.SPK08	HC208R3
SPK45T	45,00	145,00	46,00	40,00	110,00	24,00	90,00	56,30	40,00	M 24	GG.SPK09	HC209R3
SPK50T	50,00	145,00	46,00	40,00	110,00	24,00	90,00	62,70	40,00	M 24	GG.SPK10	HC210R3
SPK60T	60,00	175,00	51,00	42,00	143,00	24,00	104,00	77,80	61,00	M 24	GG.SPK12	HC212R3

Designazione	Dimensione
	d	A	A₁	B	D	G	H	J	P	S	Alloggiamento	Cuscinetto
	mm	mm	mm	mm	mm	mm	mm	mm	mm
SPK30	30,00	114,00	40,00	32,00	85,00	24,00	72,00	35,70	40,00	M 24	GG.SPK06	SA206
SPK30S	30,00	114,00	40,00	32,00	85,00	24,00	72,00	30,00	40,00	M 24	GG.SPK06	SB206
SPK30U	30,00	114,00	40,00	32,00	85,00	24,00	72,00	38,10	40,00	M 24	GG.SPK06	UC206
SPK30A	30,00	114,00	40,00	32,00	85,00	24,00	72,00	48,40	40,00	M 24	GG.SPK06	HC206
SPK30T	30,00	114,00	40,00	32,00	85,00	24,00	72,00	48,40	40,00	M 24	GG.SPK06	HC206R3
SPK35K	30,00	122,00	49,00	32,00	90,00	24,00	76,00	43,00	40,00	M 24	GG.SPK07	UK207

Tipo	Designazione	Marca	Designazione completa
DBI206	Kunststoffdeckel (geschl.)	HFH	DBI-SPK30T
S206	Stahlgussdeckel (offen)	HFH	S-SPK30T
SM206	Stahlgussdeckel (geschl.)	HFH	SM-SPK30T

Nome	Marca	Webshop	Avviso
SPK30T	HFH		Di qualità premium, marchio di casa
