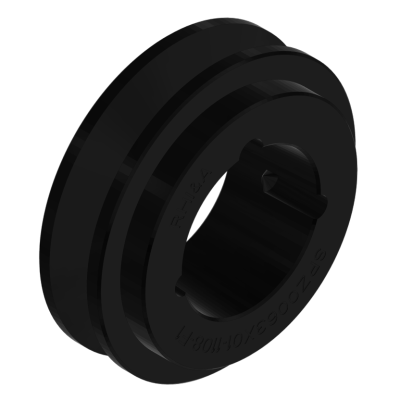

Puleggia per cinghia trapezoidale SPB0335x05-3535-F6

Designazione	Dimensione	Osservazione
P	335,00 mm	raggio effettivo
O	342,00 mm	diametro esterno
E	25,00 mm
F	101,00 mm	Larghezza della puleggia
J	292,00 mm
K	6,00 mm
L	89,00 mm	diametro esterno
M	6,00 mm	Larghezza del mozzo
N	175,00 mm	Diametro esterno del mozzo dell'albero
a	16,30 mm	massimo schienali con cinghia dentata larga
b	14,00 mm
c	12,50 mm
d	19,00 mm
e	12,50 mm
f	3,50 mm
h	17,50 mm	profondità massima del battistrada
m	16,30 mm
s	13,00 mm
n	14,00 mm
α	38 °

Designazione	Dimensione	Osservazione
	5	Numero di scanalature

Designazione	Dimensione
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0125x05-2012-F8	125,00	132,00	-	101,00	87,00	69,00	32,00	-	-	16,30	13,00	14,00	34
SPB0132x05-2517-F8	132,00	139,00	-	101,00	94,00	56,00	45,00	-	-	16,30	13,00	14,00	34
SPB0140x05-2517-F3	140,00	147,00	-	101,00	97,00	28,00	45,00	28,00	-	16,30	13,00	14,00	34
SPB0150x05-2517-F3	150,00	157,00	-	101,00	107,00	28,00	45,00	28,00	-	16,30	13,00	14,00	34
SPB0160x05-2517-F3	160,00	167,00	-	101,00	117,00	28,00	45,00	28,00	-	16,30	13,00	14,00	34
SPB0170x05-3020-F3	170,00	177,00	-	101,00	127,00	25,00	51,00	25,00	-	16,30	13,00	14,00	34
SPB0180x05-3020-F3	180,00	187,00	-	101,00	137,00	25,00	51,00	25,00	-	16,30	13,00	14,00	34
SPB0200x05-3020-F3	200,00	207,00	-	101,00	157,00	25,00	51,00	25,00	-	16,30	13,00	14,00	38
SPB0212x05-3020-F3	212,00	219,00	-	101,00	169,00	25,00	51,00	25,00	-	16,30	13,00	14,00	38
SPB0224x05-3020-F3	224,00	231,00	-	101,00	181,00	25,00	51,00	25,00	-	16,30	13,00	14,00	38
SPB0236x05-3535-F3	236,00	243,00	-	101,00	193,00	6,00	89,00	6,00	-	16,30	13,00	14,00	38
SPB0250x05-3535-F3	250,00	257,00	-	101,00	207,00	6,00	89,00	6,00	-	16,30	13,00	14,00	38
SPB0280x05-3535-F6	280,00	287,00	25,00	101,00	237,00	6,00	89,00	6,00	175,00	16,30	13,00	14,00	38
SPB0300x05-3535-F6	300,00	307,00	25,00	101,00	257,00	6,00	89,00	6,00	175,00	16,30	13,00	14,00	38
SPB0315x05-3535-F6	315,00	322,00	25,00	101,00	272,00	6,00	89,00	6,00	175,00	16,30	13,00	14,00	38
SPB0335x05-3535-F6	335,00	342,00	25,00	101,00	292,00	6,00	89,00	6,00	175,00	16,30	13,00	14,00	38
SPB0355x05-3535-F6	355,00	362,00	17,00	101,00	312,00	6,00	89,00	6,00	175,00	16,30	13,00	14,00	38
SPB0400x05-3535-F5	400,00	407,00	-	101,00	357,00	6,00	89,00	6,00	175,00	16,30	13,00	14,00	38
SPB0450x05-3535-F5	450,00	457,00	-	101,00	407,00	-	89,00	12,00	175,00	16,30	13,00	14,00	38
SPB0500x05-3535-F5	500,00	507,00	-	101,00	457,00	-	89,00	12,00	175,00	16,30	13,00	14,00	38
SPB0560x05-4040-F4	560,00	567,00	-	101,00	517,00	-	102,00	1,00	210,00	16,30	13,00	14,00	38
SPB0630x05-4040-F4	630,00	637,00	-	101,00	587,00	-	102,00	1,00	210,00	16,30	13,00	14,00	38
SPB0710x05-4040-F4	710,00	717,00	-	101,00	664,00	-	102,00	1,00	210,00	16,30	13,00	14,00	38
SPB0800x05-4040-F4	800,00	807,00	-	101,00	754,00	-	102,00	1,00	210,00	16,30	13,00	14,00	38
SPB0900x05-4040-F4	900,00	907,00	-	101,00	854,00	-	102,00	1,00	210,00	16,30	13,00	14,00	38
SPB1000x05-4545-F4	1.000,00	1.007,00	-	101,00	954,00	6,50	114,00	6,50	242,00	16,30	13,00	14,00	38
SPB1250x05-4545-F4	1.250,00	1.257,00	-	101,00	1.204,00	6,50	114,00	6,50	242,00	16,30	13,00	14,00	38

Designazione	Dimensione
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0335x02-2517-F7	335,00	342,00	20,00	44,00	292,00	-	45,00	1,00	125,00	16,30	13,00	14,00	38
SPB0335x03-3020-F6	335,00	342,00	20,00	63,00	292,00	6,00	51,00	6,00	144,00	16,30	13,00	14,00	38
SPB0335x04-3535-F7	335,00	342,00	25,00	82,00	292,00	3,50	89,00	3,50	175,00	16,30	13,00	14,00	38
SPB0335x05-3535-F6	335,00	342,00	25,00	101,00	292,00	6,00	89,00	6,00	175,00	16,30	13,00	14,00	38
SPB0335x06-3535-F6	335,00	342,00	25,00	120,00	292,00	15,50	89,00	15,50	175,00	16,30	13,00	14,00	38
SPB0335x08-3535-F6	335,00	342,00	25,00	158,00	292,00	34,50	89,00	34,50	175,00	16,30	13,00	14,00	38

Per questo prodotto sono stati identificati accessori che richiedono calcoli o altri parametri a noi sconosciuti per la tua applicazione.
Accessori identificati: Cinghia trapezoidale SPB. Puoi trovarne una selezione qui.

Tipo	Designazione	Marca	Designazione completa
TB3535-035	Boccola conica	HFH	Boccola conica TB3535-035
TB3535-038	Boccola conica	HFH	Boccola conica TB3535-038
TB3535-040	Boccola conica	HFH	Boccola conica TB3535-040
TB3535-042	Boccola conica	HFH	Boccola conica TB3535-042
TB3535-045	Boccola conica	HFH	Boccola conica TB3535-045
TB3535-048	Boccola conica	HFH	Boccola conica TB3535-048
TB3535-050	Boccola conica	HFH	Boccola conica TB3535-050
TB3535-055	Boccola conica	HFH	Boccola conica TB3535-055
TB3535-060	Boccola conica	HFH	Boccola conica TB3535-060
TB3535-065	Boccola conica	HFH	Boccola conica TB3535-065
TB3535-070	Boccola conica	HFH	Boccola conica TB3535-070
TB3535-075	Boccola conica	HFH	Boccola conica TB3535-075
TB3535-080	Boccola conica	HFH	Boccola conica TB3535-080
TB3535-085	Boccola conica	HFH	Boccola conica TB3535-085
TB3535-090	Boccola conica	HFH	Boccola conica TB3535-090

Nome	Marca	Webshop	Avviso
SPB0335x05-3535-F6	HFH		Di qualità premium, marchio di casa

Non è stato possibile caricare altri dati.

I nostri modelli 3D fungono da supporto visivo e sono creati con grande cura e le informazioni sono verificate per l'accuratezza. Tuttavia, nessuna responsabilità può essere accettata per informazioni errate o incomplete. Il rilascio di file Step è riservato esclusivamente per i clienti aziendali. Per richiedere un file di passaggio, utilizzare il collegamento della richiesta del file Step.
