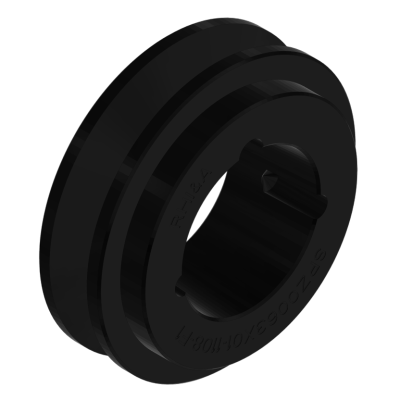

Puleggia per cinghia trapezoidale SPB0335x02-2517-F7

Designazione	Dimensione	Osservazione
P	335,00 mm	raggio effettivo
O	342,00 mm	diametro esterno
E	20,00 mm
F	44,00 mm	Larghezza della puleggia
J	292,00 mm
L	45,00 mm	diametro esterno
M	1,00 mm	Larghezza del mozzo
N	125,00 mm	Diametro esterno del mozzo dell'albero
a	16,30 mm	massimo schienali con cinghia dentata larga
b	14,00 mm
c	12,50 mm
d	19,00 mm
e	12,50 mm
f	3,50 mm
h	17,50 mm	profondità massima del battistrada
m	16,30 mm
s	13,00 mm
n	14,00 mm
α	38 °

Designazione	Dimensione	Osservazione
	2	Numero di scanalature

Designazione	Dimensione
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0106x02-1610-F8	106,00	113,00	-	44,00	67,00	19,00	25,00	-	-	16,30	13,00	14,00	34
SPB0112x02-1610-F8	112,00	119,00	-	44,00	72,00	19,00	25,00	-	-	16,30	13,00	14,00	34
SPB0118x02-1610-F2	118,00	125,00	-	44,00	78,00	-	25,00	19,00	-	16,30	13,00	14,00	34
SPB0125x02-2012-F2	125,00	132,00	-	44,00	82,00	-	32,00	12,00	-	16,30	13,00	14,00	34
SPB0132x02-2012-F2	132,00	139,00	-	44,00	89,00	-	32,00	12,00	-	16,30	13,00	14,00	34
SPB0140x02-2012-F2	140,00	147,00	-	44,00	97,00	-	32,00	12,00	-	16,30	13,00	14,00	34
SPB0150x02-2012-F2	150,00	157,00	-	44,00	107,00	-	32,00	12,00	-	16,30	13,00	14,00	34
SPB0160x02-2012-F2	160,00	167,00	-	44,00	117,00	-	32,00	12,00	-	16,30	13,00	14,00	34
SPB0170x02-2012-F2	170,00	177,00	-	44,00	127,00	-	32,00	12,00	-	16,30	13,00	14,00	34
SPB0180x02-2517-F1	180,00	187,00	-	44,00	-	-	45,00	1,00	120,00	16,30	13,00	14,00	34
SPB0190x02-2517-F1	190,00	197,00	-	44,00	-	-	45,00	1,00	120,00	16,30	13,00	14,00	34
SPB0200x02-2517-F1	200,00	207,00	-	44,00	-	-	45,00	1,00	117,00	16,30	13,00	14,00	38
SPB0212x02-2517-F7	212,00	219,00	20,00	44,00	169,00	-	45,00	1,00	117,00	16,30	13,00	14,00	38
SPB0224x02-2517-F7	224,00	231,00	15,00	44,00	181,00	-	45,00	1,00	117,00	16,30	13,00	14,00	38
SPB0236x02-2517-F7	236,00	243,00	15,00	44,00	193,00	-	45,00	1,00	117,00	16,30	13,00	14,00	38
SPB0250x02-2517-F7	250,00	257,00	20,00	44,00	207,00	-	45,00	1,00	125,00	16,30	13,00	14,00	38
SPB0280x02-2517-F7	280,00	287,00	20,00	44,00	237,00	-	45,00	1,00	125,00	16,30	13,00	14,00	38
SPB0300x02-2517-F7	300,00	307,00	20,00	44,00	257,00	-	45,00	1,00	125,00	16,30	13,00	14,00	38
SPB0315x02-2517-F7	315,00	322,00	20,00	44,00	272,00	-	45,00	1,00	125,00	16,30	13,00	14,00	38
SPB0335x02-2517-F7	335,00	342,00	20,00	44,00	292,00	-	45,00	1,00	125,00	16,30	13,00	14,00	38
SPB0355x02-3020-F7	355,00	362,00	15,00	44,00	312,00	3,50	51,00	3,50	144,00	16,30	13,00	14,00	38
SPB0400x02-3020-F4	400,00	407,00	-	44,00	357,00	3,50	51,00	3,50	150,00	16,30	13,00	14,00	38
SPB0450x02-3020-F4	450,00	457,00	-	44,00	407,00	3,50	51,00	3,50	150,00	16,30	13,00	14,00	38
SPB0500x02-3020-F4	500,00	507,00	-	44,00	457,00	3,50	51,00	3,50	150,00	16,30	13,00	14,00	38
SPB0560x02-3030-F4	560,00	567,00	-	44,00	517,00	4,00	76,00	28,00	150,00	16,30	13,00	14,00	38
SPB0630x02-3030-F4	630,00	637,00	-	44,00	587,00	16,00	76,00	16,00	150,00	16,30	13,00	14,00	38

Designazione	Dimensione
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0335x02-2517-F7	335,00	342,00	20,00	44,00	292,00	-	45,00	1,00	125,00	16,30	13,00	14,00	38
SPB0335x03-3020-F6	335,00	342,00	20,00	63,00	292,00	6,00	51,00	6,00	144,00	16,30	13,00	14,00	38
SPB0335x04-3535-F7	335,00	342,00	25,00	82,00	292,00	3,50	89,00	3,50	175,00	16,30	13,00	14,00	38
SPB0335x05-3535-F6	335,00	342,00	25,00	101,00	292,00	6,00	89,00	6,00	175,00	16,30	13,00	14,00	38
SPB0335x06-3535-F6	335,00	342,00	25,00	120,00	292,00	15,50	89,00	15,50	175,00	16,30	13,00	14,00	38
SPB0335x08-3535-F6	335,00	342,00	25,00	158,00	292,00	34,50	89,00	34,50	175,00	16,30	13,00	14,00	38

Per questo prodotto sono stati identificati accessori che richiedono calcoli o altri parametri a noi sconosciuti per la tua applicazione.
Accessori identificati: Cinghia trapezoidale SPB. Puoi trovarne una selezione qui.

Tipo	Designazione	Marca	Designazione completa
TB2517-016	Boccola conica	HFH	Boccola conica TB2517-016
TB2517-018	Boccola conica	HFH	Boccola conica TB2517-018
TB2517-019	Boccola conica	HFH	Boccola conica TB2517-019
TB2517-020	Boccola conica	HFH	Boccola conica TB2517-020
TB2517-022	Boccola conica	HFH	Boccola conica TB2517-022
TB2517-024	Boccola conica	HFH	Boccola conica TB2517-024
TB2517-025	Boccola conica	HFH	Boccola conica TB2517-025
TB2517-028	Boccola conica	HFH	Boccola conica TB2517-028
TB2517-030	Boccola conica	HFH	Boccola conica TB2517-030
TB2517-032	Boccola conica	HFH	Boccola conica TB2517-032
TB2517-035	Boccola conica	HFH	Boccola conica TB2517-035
TB2517-038	Boccola conica	HFH	Boccola conica TB2517-038
TB2517-040	Boccola conica	HFH	Boccola conica TB2517-040
TB2517-042	Boccola conica	HFH	Boccola conica TB2517-042
TB2517-045	Boccola conica	HFH	Boccola conica TB2517-045
TB2517-048	Boccola conica	HFH	Boccola conica TB2517-048
TB2517-050	Boccola conica	HFH	Boccola conica TB2517-050
TB2517-055	Boccola conica	HFH	Boccola conica TB2517-055
TB2517-060	Boccola conica	HFH	Boccola conica TB2517-060

Nome	Marca	Webshop	Avviso
SPB0335x02-2517-F7	HFH		Di qualità premium, marchio di casa
