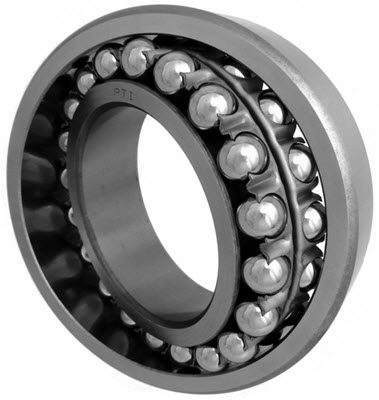

Pendelkugellager 13948-C3
Tärkeimmät mitat 13948-C3
| Nimeäminen | Ulottuvuus | Huomautus |
|---|---|---|
| d | 240,00 mm | Poran halkaisija |
| d1 | 2,10 mm | sisähalkaisija sisärengas |
| d2 | 251,00 mm | kaliiperin halkaisijan ulkorengas |
| D | 320,00 mm | Ulkohalkaisija |
| D1 | ≈ 8,30 mm | ulkohalkaisija sisärengas |
| D2 | ≈ 4,50 mm | kaliiperin halkaisijan ulkorengas |
| B | 60,00 mm | leveys |
| Bi | 298,00 mm | leveys (sisärengas) |
| rmin | 269,00 mm | min. reunan etäisyys |
Suorituskykytiedot 13948-C3
| Nimeäminen | Ulottuvuus | Huomautus |
|---|---|---|
| Cr | 61 N | dynaaminen kuormitus, radiaalinen |
| C0r | 32 N | staattinen kuormitus, radiaalinen |
| Cur | 1 N | väsymisrajakuorma, radiaalinen |
| nG | 2.200 N | rajoittaa nopeutta |
| nB | 3.800 N | vertailunopeus |
| 11,300 kg | paino |
Muut 13948-C3 sarja zylindrisch (17)
| Nimeäminen | Ulottuvuus | Suorituskykytiedot | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1H | d | D | B | rmin | Bi | D1 | D2 | d1 | d2 | Dm | B1 | B2 | da min. | da max. | Da max. | db min. | Ba | ra max. | Cr | C0r | Cur | nG | |
| ≈ mm | mm | mm | mm | mm | mm | mm | ≈ mm | ≈ mm | ≈ mm | ≈ mm | mm | mm | ≈ mm | ≈ mm | ≈ mm | ≈ mm | ≈ mm | mm | N | N | N | min-1 | |
| 2301-C3 | - | 12,00 | 37,00 | 17,00 | 18,60 | 31,00 | - | - | 1,00 | 17,60 | 1,00 | - | - | - | - | - | - | - | - | 11,70 | 2,70 | 0,14 | 28.000,00 |
| 2301 | - | 12,00 | 37,00 | 17,00 | 18,60 | 31,00 | - | - | 1,00 | 17,60 | 1,00 | - | - | - | - | - | - | - | - | 11,70 | 2,70 | 0,14 | 28.000,00 |
| 1302-C3 | - | 15,00 | 42,00 | 13,00 | 23,90 | 35,30 | - | - | 1,00 | 20,60 | 1,00 | - | - | - | - | - | - | - | - | 10,80 | 2,60 | 0,14 | 24.000,00 |
| 1302-TVH | - | 15,00 | 42,00 | 13,00 | 23,90 | 35,30 | - | - | 1,00 | 20,60 | 1,00 | - | - | - | - | - | - | - | - | 10,80 | 2,60 | 0,14 | 24.000,00 |
| 1302-TVH-C3 | - | 15,00 | 42,00 | 13,00 | 23,90 | 35,30 | - | - | 1,00 | 20,60 | 1,00 | - | - | - | - | - | - | - | - | 10,80 | 2,60 | 0,14 | 24.000,00 |
| 1302 | - | 15,00 | 42,00 | 13,00 | 23,90 | 35,30 | - | - | 1,00 | 20,60 | 1,00 | - | - | - | - | - | - | - | - | 10,80 | 2,60 | 0,14 | 24.000,00 |
| 2306--TVH-C3 | - | 30,00 | 72,00 | 27,00 | 41,70 | 60,90 | - | - | 1,10 | 37,00 | 1,00 | - | - | - | - | - | - | - | - | - | - | - | - |
| 13030-C3 | - | 150,00 | 225,00 | 56,00 | 175,00 | 203,00 | 8,30 | 4,50 | 2,10 | 161,00 | 2,00 | - | - | - | - | - | - | - | - | 57,20 | 23,60 | 0,88 | 3.400,00 |
| 13030 | - | 150,00 | 225,00 | 56,00 | 175,00 | 203,00 | 8,30 | 4,50 | 2,10 | 161,00 | 2,00 | - | - | - | - | - | - | - | - | 57,20 | 23,60 | 0,88 | 3.400,00 |
| 13036-C3 | - | 180,00 | 280,00 | 74,00 | 212,00 | 249,00 | 13,90 | 7,50 | 2,10 | 191,00 | 2,00 | - | - | - | - | - | - | - | - | 95,60 | 40,00 | 1,34 | 2.800,00 |
| 13036 | - | 180,00 | 280,00 | 74,00 | 212,00 | 249,00 | 13,90 | 7,50 | 2,10 | 191,00 | 2,00 | - | - | - | - | - | - | - | - | 95,60 | 40,00 | 1,34 | 2.800,00 |
| 13940 | - | 200,00 | 280,00 | 60,00 | 229,00 | 258,00 | 8,30 | 4,50 | 2,10 | 211,00 | 2,00 | - | - | - | - | - | - | - | - | 60,50 | 29,00 | 0,97 | 2.600,00 |
| 13940-C3 | - | 200,00 | 280,00 | 60,00 | 229,00 | 258,00 | 8,30 | 4,50 | 2,10 | 211,00 | 2,00 | - | - | - | - | - | - | - | - | 60,50 | 29,00 | 0,97 | 2.600,00 |
| 13944 | - | 220,00 | 300,00 | 60,00 | 249,00 | 278,00 | 8,30 | 4,50 | 2,10 | 231,00 | 2,00 | - | - | - | - | - | - | - | - | 60,50 | 30,50 | 0,97 | 2.400,00 |
| 13944-C3 | - | 220,00 | 300,00 | 60,00 | 249,00 | 278,00 | 8,30 | 4,50 | 2,10 | 231,00 | 2,00 | - | - | - | - | - | - | - | - | 60,50 | 30,50 | 0,97 | 2.400,00 |
| 13948 | - | 240,00 | 320,00 | 60,00 | 269,00 | 298,00 | 8,30 | 4,50 | 2,10 | 251,00 | 2,00 | - | - | - | - | - | - | - | - | 60,50 | 32,00 | 0,97 | 2.200,00 |
| 13948-C3 | - | 240,00 | 320,00 | 60,00 | 269,00 | 298,00 | 8,30 | 4,50 | 2,10 | 251,00 | 2,00 | - | - | - | - | - | - | - | - | 60,50 | 32,00 | 0,97 | 2.200,00 |
