V-Belt SPC-03350

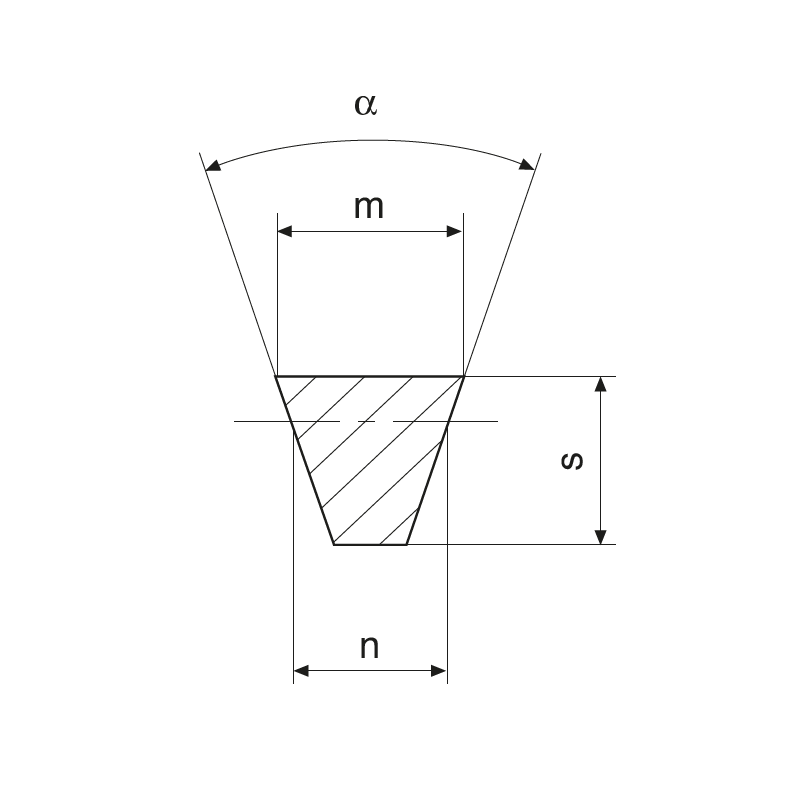

Main dimensions for SPC-03350
| Designation | Dimension | Remark |
|---|---|---|
| Lw | 3,350.00 mm | Length of effect |
| La | 3,380.00 mm | Outside length |
| m | 22.00 mm | |
| s | 18.00 mm | |
| n | 19.00 mm | |
| a | 22.00 mm | max. wide toothed belt backs |
| b | 19.00 mm | |
| c | 17.00 mm | |
| d | 25.50 mm | |
| e | 17.00 mm | |
| f | 4.80 mm | |
| h | 23.80 mm | max. tread depth |
| α | 34/38 ° | Depending on the effective circle of the V-belt pulley |
Performance data for SPC-03350
| Designation | Dimension | Remark |
|---|---|---|
| 1.256 kg | Weight |
Other sizes of SPC-03350 series SPC (34)
| Designation | Dimension | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lw | La | m | s | n | a | b | c | d | e | f | h | α | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | |
| SPC-02000 | 2.000,00 | 2.030,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-02120 | 2.120,00 | 2.150,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-02240 | 2.240,00 | 2.270,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-02360 | 2.360,00 | 2.390,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-02500 | 2.500,00 | 2.530,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-02650 | 2.650,00 | 2.680,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-02800 | 2.800,00 | 2.830,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-03000 | 3.000,00 | 3.030,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-03150 | 3.150,00 | 3.180,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-03350 | 3.350,00 | 3.380,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-03460 | 3.460,00 | 3.490,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-03550 | 3.550,00 | 3.580,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-03750 | 3.750,00 | 3.780,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-04000 | 4.000,00 | 4.030,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-04250 | 4.250,00 | 4.280,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-04500 | 4.500,00 | 4.580,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-04750 | 4.750,00 | 4.780,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-05000 | 5.000,00 | 5.030,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-05300 | 5.300,00 | 5.330,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-05600 | 5.600,00 | 5.630,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-06000 | 6.000,00 | 6.030,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-06300 | 6.300,00 | 6.330,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-06700 | 6.700,00 | 6.730,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-07100 | 7.100,00 | 7.130,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-07500 | 7.500,00 | 7.530,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-08000 | 8.000,00 | 8.030,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-08500 | 8.500,00 | 8.530,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-09000 | 9.000,00 | 9.030,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-09500 | 9.500,00 | 9.530,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-10000 | 10.000,00 | 10.030,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-10600 | 10.600,00 | 10.630,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-11200 | 11.200,00 | 11.230,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-11800 | 11.800,00 | 11.830,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
| SPC-12500 | 12.500,00 | 12.530,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
Variants of SPC-03350 (1)
| Designation | Dimension | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lw | La | m | s | n | a | b | c | d | e | f | h | α | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | |
| SPC-03350 | 3.350,00 | 3.380,00 | 22,00 | 18,00 | 19,00 | 22,00 | 19,00 | 17,00 | 25,50 | 17,00 | 4,80 | 23,80 | 34/38 |
Accessories to SPC-03350 (1)
| Type | Designation | Brand | Full designation |
|---|
Alternate brands for SPC-03350 (1)
| Name | Brand | Webshop | Notice |
|---|---|---|---|
| SPC-03350 | HFH | Premium quality, house brand |
