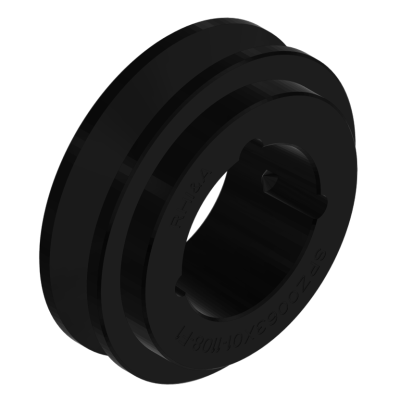

Řemenice klínového řemenu SPB0200x06-3020-F3

Označení	Dimenze	Poznámka
P	200,00 mm	efektivní rádius
O	207,00 mm	vnější průměr
F	120,00 mm	Šířka kladky
J	157,00 mm
K	34,50 mm
L	51,00 mm	šířka
M	34,50 mm	Šířka náboje
a	16,30 mm	max. široká záda ozubeného řemene
b	14,00 mm
c	12,50 mm
d	19,00 mm
e	12,50 mm
f	3,50 mm
h	17,50 mm	max. hloubka dezénu
m	16,30 mm
s	13,00 mm
n	14,00 mm
α	38 °

Označení	Dimenze	Poznámka
	6	Počet drážek

Označení	Dimenze
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0140x06-2517-F3	140,00	147,00	-	120,00	100,00	37,50	45,00	37,50	-	16,30	13,00	14,00	34
SPB0150x06-2517-F3	150,00	157,00	-	120,00	107,00	37,50	45,00	37,50	-	16,30	13,00	14,00	34
SPB0160x06-3020-F3	160,00	167,00	-	120,00	117,00	34,50	51,00	34,50	-	16,30	13,00	14,00	34
SPB0170x06-3020-F3	170,00	177,00	-	120,00	127,00	34,50	51,00	34,50	-	16,30	13,00	14,00	34
SPB0180x06-3020-F3	180,00	187,00	-	120,00	137,00	34,50	51,00	34,50	-	16,30	13,00	14,00	34
SPB0190x06-3020-F3	190,00	197,00	-	120,00	147,00	34,50	51,00	34,50	-	16,30	13,00	14,00	34
SPB0200x06-3020-F3	200,00	207,00	-	120,00	157,00	34,50	51,00	34,50	-	16,30	13,00	14,00	38
SPB0212x06-3535-F3	212,00	219,00	-	120,00	169,00	15,50	89,00	15,50	-	16,30	13,00	14,00	38
SPB0224x06-3535-F3	224,00	231,00	-	120,00	181,00	15,50	89,00	15,50	-	16,30	13,00	14,00	38
SPB0236x06-3535-F3	236,00	243,00	-	120,00	193,00	15,50	89,00	15,50	-	16,30	13,00	14,00	38
SPB0250x06-3535-F3	250,00	257,00	-	120,00	207,00	15,50	89,00	15,50	-	16,30	13,00	14,00	38
SPB0280x06-3535-F6	280,00	287,00	25,00	120,00	237,00	15,50	89,00	15,50	175,00	16,30	13,00	14,00	38
SPB0300x06-3535-F6	300,00	307,00	25,00	120,00	257,00	15,50	89,00	15,50	175,00	16,30	13,00	14,00	38
SPB0315x06-3535-F6	315,00	322,00	25,00	120,00	272,00	15,50	89,00	15,50	175,00	16,30	13,00	14,00	38
SPB0335x06-3535-F6	335,00	342,00	25,00	120,00	292,00	15,50	89,00	15,50	175,00	16,30	13,00	14,00	38
SPB0355x06-3535-F6	355,00	362,00	25,00	120,00	312,00	15,50	89,00	15,50	175,00	16,30	13,00	14,00	38
SPB0400x06-3535-F5	400,00	407,00	-	120,00	357,00	15,50	89,00	15,50	175,00	16,30	13,00	14,00	38
SPB0450x06-4040-F5	450,00	457,00	-	120,00	407,00	-	102,00	18,00	210,00	16,30	13,00	14,00	38
SPB0500x06-4040-F5	500,00	507,00	-	120,00	457,00	-	102,00	18,00	210,00	16,30	13,00	14,00	38
SPB0560x06-4040-F5	560,00	567,00	-	120,00	517,00	-	102,00	18,00	210,00	16,30	13,00	14,00	38
SPB0630x06-4040-F5	630,00	637,00	-	120,00	587,00	-	102,00	18,00	210,00	16,30	13,00	14,00	38
SPB0710x06-4040-F5	710,00	717,00	-	120,00	664,00	9,00	102,00	9,00	210,00	16,30	13,00	14,00	38
SPB0800x06-4545-F5	800,00	807,00	-	120,00	754,00	3,00	114,00	3,00	242,00	16,30	13,00	14,00	38
SPB0900x06-4545-F5	900,00	907,00	-	120,00	854,00	3,00	114,00	3,00	242,00	16,30	13,00	14,00	38
SPB1000x06-4545-F5	1.000,00	1.007,00	-	120,00	954,00	3,00	114,00	3,00	242,00	16,30	13,00	14,00	38
SPB1250x06-4545-F5	1.250,00	1.257,00	-	120,00	1.204,00	3,00	114,00	3,00	242,00	16,30	13,00	14,00	38

Označení	Dimenze
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0200x01-2012-F7	200,00	207,00	15,00	25,00	157,00	3,50	32,00	3,50	104,00	16,30	13,00	14,00	38
SPB0200x02-2517-F1	200,00	207,00	-	44,00	-	-	45,00	1,00	117,00	16,30	13,00	14,00	38
SPB0200x03-2517-F2	200,00	207,00	-	63,00	157,00	-	45,00	18,00	-	16,30	13,00	14,00	38
SPB0200x04-3020-F3	200,00	207,00	-	82,00	157,00	15,50	51,00	15,50	-	16,30	13,00	14,00	38
SPB0200x05-3020-F3	200,00	207,00	-	101,00	157,00	25,00	51,00	25,00	-	16,30	13,00	14,00	38
SPB0200x06-3020-F3	200,00	207,00	-	120,00	157,00	34,50	51,00	34,50	-	16,30	13,00	14,00	38
SPB0200x08-3535-F3	200,00	207,00	-	158,00	157,00	34,50	89,00	34,50	-	16,30	13,00	14,00	38
