Toroidalrollenlager - Die perfekte Lösung für anspruchsvolle Anwendungen

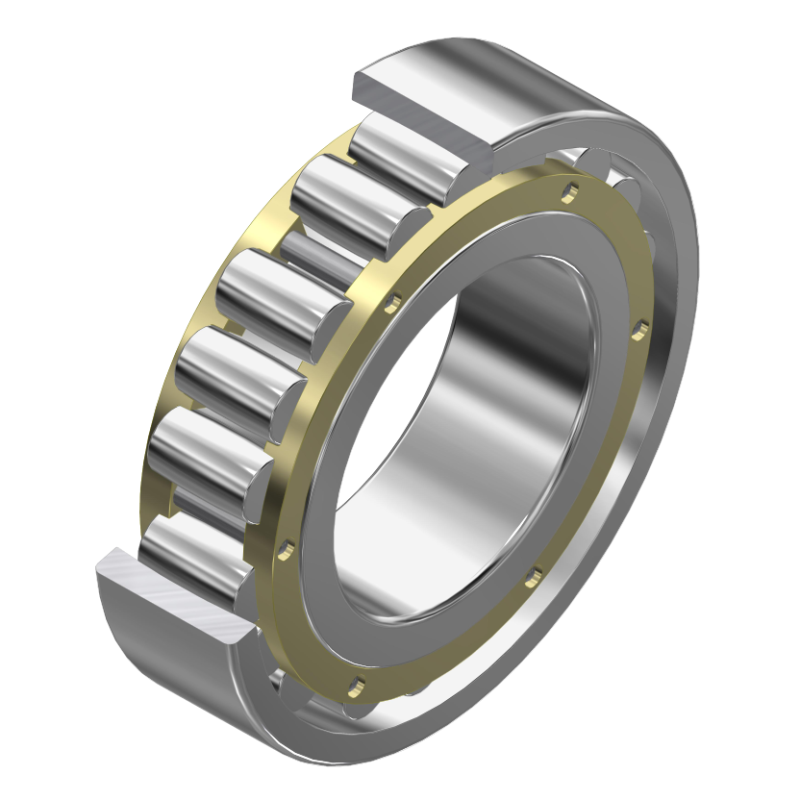

Toroidalrollenlager, auch bekannt als CARB-Lager, bieten eine einzigartige Kombination aus Winkelbeweglichkeit und axialer Verschiebbarkeit. Diese Lager sind speziell dafür entwickelt, Schiefstellungen ohne zusätzliche Belastung aufzunehmen und eine reibungslose Axialbewegung zu gewährleisten. Dadurch eignen sie sich hervorragend als Loslager in Pendellager-Anordnungen. Toroidalrollenlager finden in einer Vielzahl von Industrien Anwendung, darunter die Metallindustrie, Papierherstellung und viele weitere Bereiche, in denen hohe Belastungen und präzise Bewegungen erforderlich sind. Vorteile von Toroidalrollenlagern:

Hohe Tragfähigkeit: Toroidalrollenlager können hohe Radiallasten aufnehmen und sind somit ideal für Anwendungen mit hohen Belastungen.
Selbstausrichtend: Diese Lager gleichen Schiefstellungen aus, ähnlich wie Pendelrollenlager oder selbstausrichtende Pendelkugellager.
Axiale Verschiebbarkeit: Sie kompensieren die Wärmeausdehnung der Welle und ermöglichen eine reibungslose axiale Bewegung.
Lange Lebensdauer: Dank des speziellen Rollenprofils werden Belastungsspitzen an den Rollenenden verhindert, was zu einer längeren Gebrauchsdauer führt.
Geringe Reibung: Die Selbstführung der Rollen hält die Lagerreibung und die Betriebstemperatur niedrig, was die Effizienz erhöht.
Reduzierte Geräuschentwicklung: Toroidalrollenlager können Geräusch- und Schwingungspegel senken, was sie ideal für Anwendungen wie Papiermaschinen oder Gebläse macht.

Toroidalrollenlager Baureihen

Toroidalrollenlager C22

Ähnlich der Pendelrollenlager 222 aber einreihige Wälzkörperreihen

Toroidalrollenlager C23

Ähnlich der Pendelrollenlager 223 aber einreihige Wälzkörperreihen

Toroidalrollenlager C30

Ähnlich der Pendelrollenlager 230 aber einreihige Wälzkörperreihen

Toroidalrollenlager C31

Ähnlich der Pendelrollenlager 231 aber einreihige Wälzkörperreihen

Toroidalrollenlager C32

Ähnlich der Pendelrollenlager 232 aber einreihige Wälzkörperreihen

Toroidalrollenlager C39

Ähnlich der Pendelrollenlager 239 aber einreihige Wälzkörperreihen

Toroidalrollenlager C40

Ähnlich der Pendelrollenlager 240 aber einreihige Wälzkörperreihen

Toroidalrollenlager C41

Ähnlich der Pendelrollenlager 241 aber einreihige Wälzkörperreihen

Wellenmuttern / Nutenmuttern

Nutenmutter AM

Präzisions-Nutenmutter, axial klemmbar

Nutenmutter HM

Wellenmutter HMZ

mit Klemmschrauben

Nutenmutter KM

Nutenmutter KMD

Präzisions-Nutenmutter, mit Klemmschrauben

Nutenmutter KMFE

Nutenmutter KMK

Nutenmutter KMT

Präzisions-Nutenmutter KMT

Nutenmutter KMTA

Präzisions-Nutenmutter KMTA

Nutenmutter ZM

Präzisions-Nutenmutter ZM, radial klemmbar

Nutenmutter ZMA

Präzisions-Nutenmutter ZM, radial klemmbar

Lager für Gewindetriebe

Lager für Gewindetriebe sind für spezielle Anforderungen, die herkömmliche Wälzlager durch Ihren konstruktiven Aufbau nicht optimal erfüllen können. Lager für Gewindetriebe sind hochleistungsfähige kombinierte Lagereinheiten welche die Eigenschaften aus verschieben Lagerungen in einer Komponente zusammenführen und dadurch eine äußerst wirtschaftliche Lösung darstellen und technische Anforderungen mit höchster Präzision bewältigen.

Axial-Schrägkugellager

montagefertige Baueinheit
ein, zwei- oder dreireihge Lagereinheit
selbsthaltend
formstabiler, dickwandiger Außenringen
in Abhängigkeit von der Baureihe nehmen sie radiale und ein- oder beidseitig wirkende Axialkräfte auf

Nadel-Axial-Zylinderrollenlager

zweiseitig wirkende Axial-Zylinderrollenlager mit Radial-Nadellager*
hohe Planlaufgenauigkeit*
hohe Steifigkeit*

* Typenabhängig

Lager für Gewindetriebe - Baureihen

DRS

Dichtungsträger, verschraubbarer Dichtungssatz für Nadel-Axial-Zylinderrollenlager ZARF/ZARF-L

DKLFA

Axial-Schrägkugellager, komplette Baueinheit, dreireihig gelagert, beidseitig abgedichtet, für beidseite Festlagerung

ZARF

Nadel-Axial-Zylinderrollenlager, Außenring anflanschbar, sehr hohe Genauigkeit, Belastbarkeit und Steifigkeit

ZARN

Nadel-Axial-Zylinderrollenlager, sehr hohe Genauigkeit, Belastbarkeit und Steifigkeit

7602 / 7603

Axial-Schrägkugellager, einreihig, offen oder beidseitig abgedichtet, zu den Druckwinkelkombinationen universell kombinierbar

BSB

Axial-Schrägkugellager, einreihig, offen oder beidseitig abgedichtet, zu den Druckwinkelkombinationen universell kombinierbar

ZKLR

Schrägkugellagereinheit, beidseitig schleifende- oder Spaltdichtung, für Anwendungen mit niedrigen Lasten aber hoher Positioniergenauigkeit

ZKLF

Axial-Schrägkugellager, beidseitig schleifende- oder Spaltdichtung, anflaschbarer Außenring

ZKLN

Axial-Schrägkugellager, beidseitig schleifende- oder Spaltdichtung, ohne Befestigungsbohrung

Freiläufe

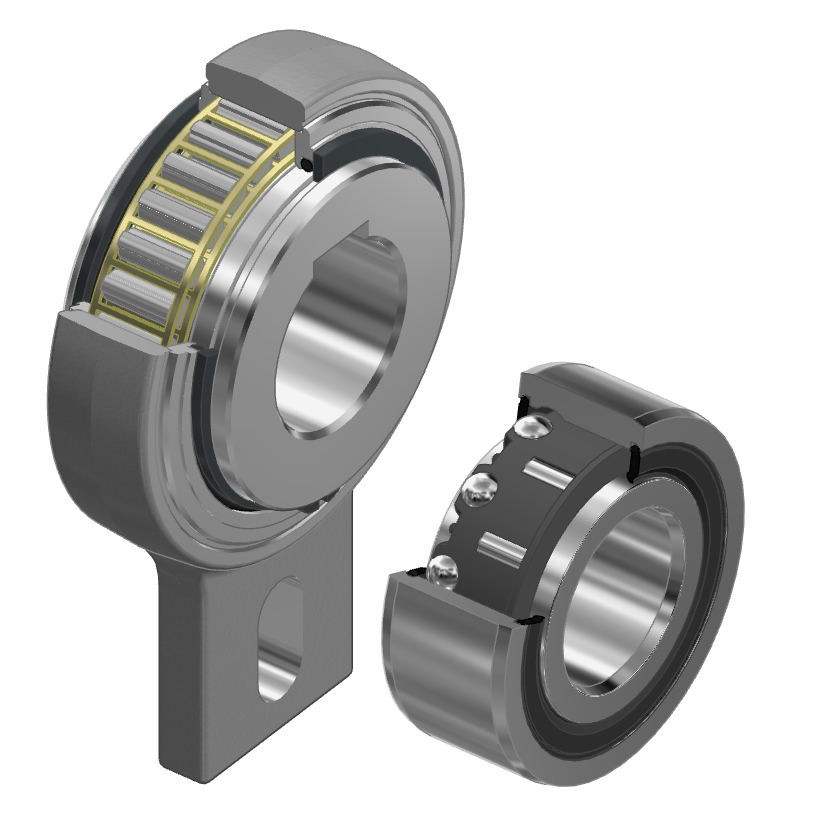

Ein Freilauf (auch als Überholkupplung bekannt) ist eine Kupplung, die nur in einer Drehrichtung Antriebskräfte übertragen kann und in der anderen Richtung freien Lauf zulässt. Ein Freilauf kann ein Drehmoment somit nur in einer Drehrichtung übertragen. Bei Laufrichtungsumkehr, oder wenn die Drehzahl des eigentlich anzutreibenden Teils größer als die des treibenden Teils ist, wird die Verbindung selbsttätig gelöst. In unserem Katalog finden Sie Anbaufreilauf, Wälzlagerfreilauf und Hülsenfreilauf.

Freilauf - Baureihen

Anbaufreilauf AV

Klemmrollenfreilauf, mit Passfedernut nach DIN 6885.1

Anbaufreilauf RSBW

Klemmkörperfreilauf, mit Passfedernut nach DIN 6885.1

Wälzlagerfreilauf CSK

Klemmkörperfreilauf, Hauptabmessungen ähnlich Radial-Rillenkugellager der Reihe 62

Hülsenfreilauf HF

ohne Lagerung, mit Stahl- oder Kunststofffeder, Mantelfläche glatt oder gerändelt

Hülsenfreilauf HFL

mit Lagerung, mit Stahl- oder Kunststofffeder, Mantelfläche glatt oder gerändelt

Rundtischlager

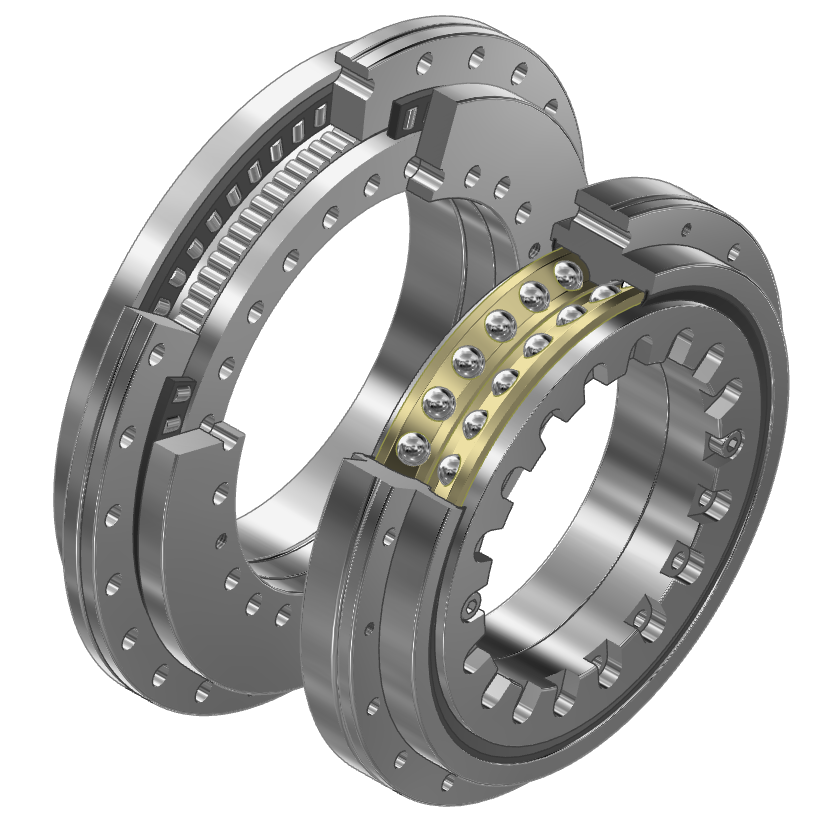

Rundtischlager sind Wälzlager für kombinierte Lasten und es gibt sie in verschiedenen Ausführungen und Varianten. Rundtischlager sind einbaufertige Präzisionslager für Anwendungen mit hoher Genauigkeit und kombinierten Belastungen. Rundtischlager in den Ausführungen als Axial-Radiallager oder Axial-Schrägkugellager nehmen Kippmomente spielfrei auf und eignen sich daher für Lagerungen mit hohen Anforderungen an die Laufgenauigkeit. Bei der richtigen Auswahl des Lagers ist der Anwendungsfall genaustens zu betrachten. Zur groben Orientierung helfen folgende Unterscheidungsmerkmale zwischen Axial-Radiallager und Axial-Schrägkugellager:

Axial-Radiallager

zweiseitig wirkende Axiallager mit radialem Führungslager
sehr steif und hochtragfähig
nehmen Kippmomente spielfrei auf
werden ohne Dichtungen geliefert.

Axial-Schrägkugellager

geeignet für besonders präzise Anwendungen mit kombinierten Belastungen
bevorzugt als Lagerung von Rundtischen mit Hauptspindelfunktion
hohe Kippsteifigkeit
Reibungsarm und damit niedriger Schmierstoffverbrauch
über Deckscheiben beidseitig abgedichtet

Rundtischlager - Baureihen

Axial-Radiallager YRT

bevorzugte Wahl bei niedrigen Drehzahlen oder geringer Einschaltdauer. (Bsp.: Indexiertische oder schwenkfräsköpfe)

Axial-Radiallager YRTC

bevorzugte Wahl bei niedrigen Drehzahlen oder geringer Einschaltdauer. (Bsp.: Indexiertische oder schwenkfräsköpfe)

Axial-Radiallager YRTS

bevorzugte Wahl bei hohen Drehzahlen oder direkt angetriebener Achsen. Niedriges Reibmoment im ganzen Drehzahlbereich

Axial-Schrägkugellager ZKLDF

bevorzugte Wahl bei sehr hohen Drehzahlen und hoher Einschaltdauer. Hohe Kippsteifigkeit, geringe Reibung und niedriger Schmierstoffverbrauch

Wartungshinweise und Inbetriebnahme

Erstinbetriebnahme

Bei der ersten Inbetriebnahme können Wälzlager ein erhöhtes Reibmoment aufweisen, welches bei sofortigem Betrieb mit hohen Drehzahlen zur Überhitzung führen kann. Zu beachten ist, dass die Drehzahlfähigkeit, Reibung und Lebensdauer von Wälzlager erheblich vom Schmierstoff beeinflusst wird. Zur Vermeidung von Beschädigungen durch Überhitzungen des Lagers empfehlen wir besonders bei Axial-Radiallager und Axial-Schrägkugellager einen Einlaufzyklus, der unter Überwachung der Temperatur durchgeführt wird. Die Lagerringtemperatur von +60 °C sollte dabei nicht überschritten werden. Bei niedrigen Drehzahlen oder geringer Einschaltdauer kann auf ein Einlaufzyklus verzichtet werden.

Nachschmierung

Schmiermengen und Schmierfristen sind von verschiedenen Faktoren abhängig. Eine Pauschale Empfehlung können wir nicht angeben und bitten Sie daher, diese bei unserem technischen Kundendienst zu erfragen. Eine unsachgemäße Nachschmierung ohne Berücksichtigung des Lastkollektivs (Einschaltdauer, Drehzahl, Last) sowie die Umgebungsbedingungen können das Lager im Betrieb schwer beschädigen, da die Gefahr einer Unter- oder Überschmierung besteht. Nach Überschmierung kann das Lager im Betrieb mit hohen Drehzahlen durch Überhitzung in Folge des gestiegenen Reibmoments irreparabel beschädigt werden. Das ursprüngliche Reibmoment (sofern noch keine Beschädigung vorliegt) kann nur durch ein erneuten Einlaufzyklus wieder hergestellt werden.
