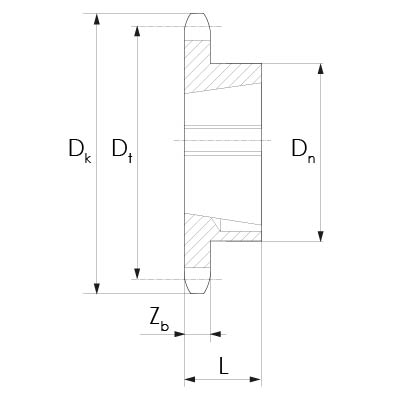

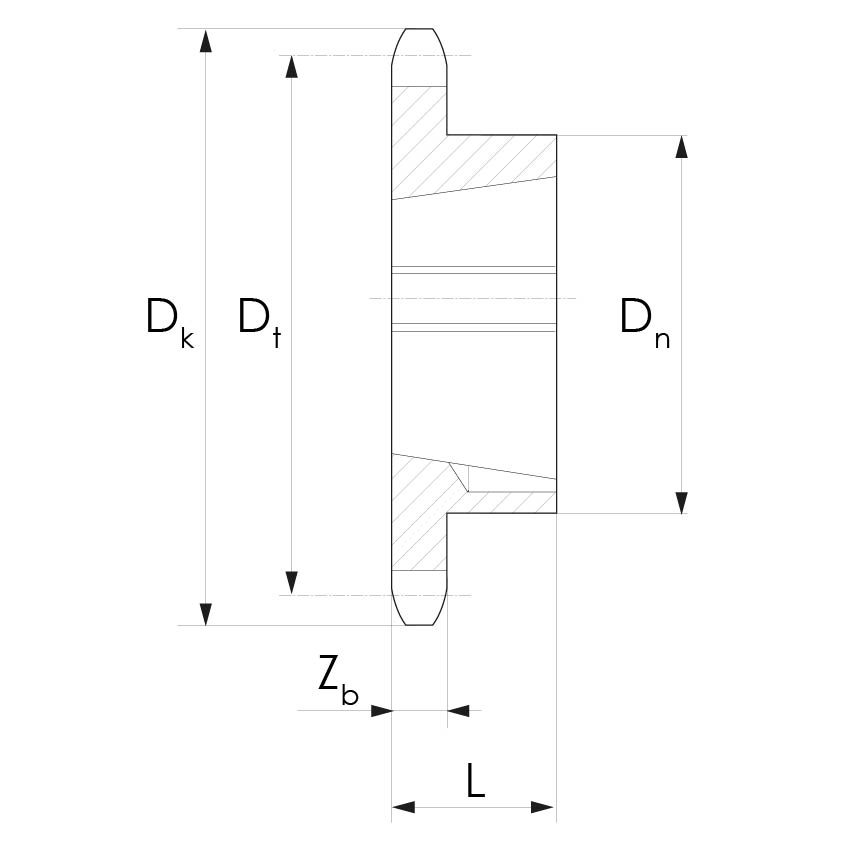

Taper-Kettenrad 20B ähnlich DIN 8192, für Rollenkette 20B nach DIN 8187 ISO/R 606
| Bezeichnung | Hauptabmessungen | Funktionen | ||
|---|---|---|---|---|
| Dt | Dk | Dn | ||
| mm | mm | mm | ||
| SKU | Bezeichnung | Hauptabmessungen | Funktionen | ||
|---|---|---|---|---|---|
| Dt | Dk | Dn | |||
| mm | mm | mm | |||
| 10129906 | KR20B-1-Z013-2012 | 132,65 | 147,80 | 98,00 | |
| 10129907 | KR20B-1-Z014-2012 | 142,68 | 157,80 | 108,00 | |
| 10129908 | KR20B-1-Z015-2517 | 152,72 | 167,90 | 118,00 | |
| 10129909 | KR20B-1-Z016-2517 | 162,75 | 177,90 | 120,00 | |
| 10129910 | KR20B-1-Z017-2517 | 172,76 | 187,90 | 120,00 | |
| 10129911 | KR20B-1-Z018-2517 | 182,85 | 198,00 | 120,00 | |
| 10129912 | KR20B-1-Z019-2517 | 192,91 | 208,10 | 120,00 | |
| 10129913 | KR20B-1-Z020-2517 | 202,95 | 218,10 | 120,00 | |
| 10129914 | KR20B-1-Z021-2517 | 213,04 | 228,20 | 140,00 | |
| 10129915 | KR20B-1-Z022-2517 | 223,11 | 238,30 | 140,00 | |
| 10129916 | KR20B-1-Z023-2517 | 233,17 | 248,30 | 140,00 | |
| 10129917 | KR20B-1-Z024-2517 | 243,23 | 258,40 | 140,00 | |
| 10129918 | KR20B-1-Z025-2517 | 253,33 | 268,50 | 140,00 | |
| 10129919 | KR20B-1-Z027-3020 | 273,48 | 288,60 | 150,00 | |
| 10129920 | KR20B-1-Z030-3020 | 303,75 | 318,90 | 150,00 | |
| 10129921 | KR20B-1-Z038-3020 | 384,49 | 399,60 | 150,00 | |
