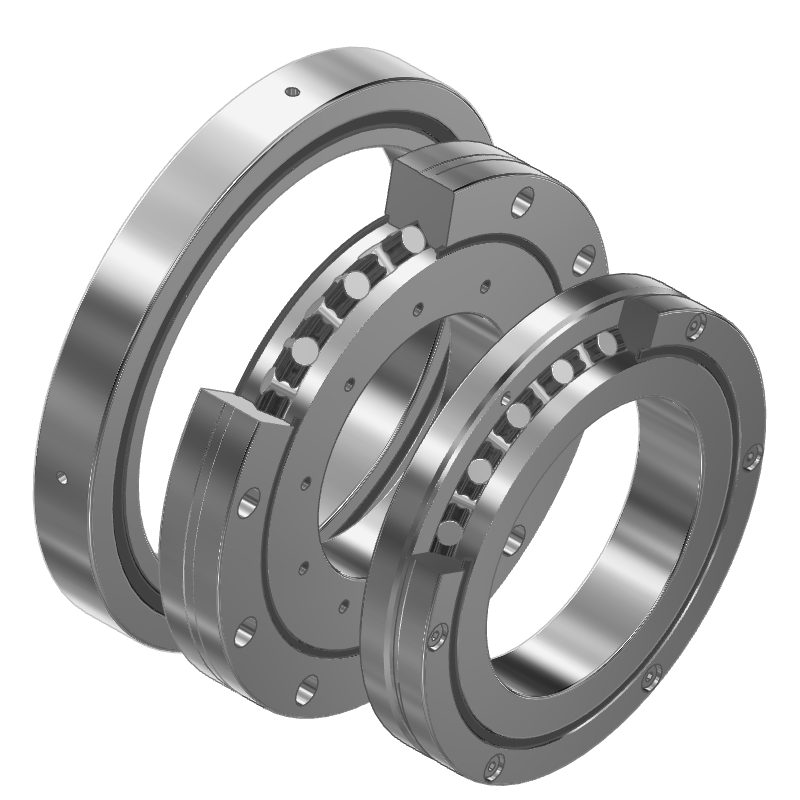

Kreuzrollenlager

Kreuzrollenlager sind hoch belastbar. Durch die X-Anordnung der Zylinderrollen übertragen sie axiale Kräfte aus beiden Richtungen. Sie zeichnen sich besonders dadurch aus, dass sie sämtliche Lastkombinationen in nur einer Lagerstelle aufnehmen und dadurch herkömmliche Lagerstellen (Kombination aus einem Radial- und einem Axiallager) auf nur eine Lagerstelle reduzieren. Zwischen den Zylinderrollen führen Distanzstücke die Rollen auf ganzer Länge und halten diese auf Abstand. Dies garantiert zum einen die Verhinderung einer Schrägstellung und Reibung der Rollen untereinander und sorgt selbst unter Vorspannung für eine leichtgängige und laufstabile Drehbewegung.

Kreuzrollenlager - Baureihen

Kreuzrollenlager XA

Kreuzrollenlager äquivalent zu INA, außenverzahnt, vorgespannt, abgedichtet, Schmiernippel am Umfang des unverzahnten Ring

Kreuzrollenlager XI

Kreuzrollenlager äquivalent zu INA, innenverzahnt, vorgespannt, abgedichtet, Schmiernippel am Umfang des unverzahnten Ring

Kreuzrollenlager XU

Kreuzrollenlager äquivalent zu INA, unverzahnt, vorgespannt, abgedichtet, Schmiernippel am Umfang des Außenring

Kreuzrollenlager XSA

Kreuzrollenlager äquivalent zu INA, schwere Reihe, außenverzahnt, vorgespannt, abgedichtet, Schmiernippel am Umfang des unverzahnten Ring

Kreuzrollenlager XSI

Kreuzrollenlager äquivalent zu INA, schwere Reihe, innenverzahnt, vorgespannt, abgedichtet, Schmiernippel am Umfang des unverzahnten Ring

Kreuzrollenlager XSU

Kreuzrollenlager äquivalent zu INA, schwere Reihe, unverzahnt, vorgespannt, abgedichtet, Schmiernippel am Umfang des Außenring

Kreuzrollenlager SX

Kreuzrollenlager äquivalent zu INA, entsprechend der Maßreihe 18 nach DIN 616, nicht abgedichtet, befettet, mit Spiel, spielarm oder vorgespannt, Außenring in Umfangsrichtung gesprengt und durch drei Halteringe zusammengehalten

Kreuzrollenlager XV

Kreuzrollenlager äquivalent zu INA, beidseitig abgedichtet, befettet, mit Spiel, vorspannbar durch Nutmutter, Innenring in Umfangsrichtung geteilt, Außenring direkt an die Anschlusskonstruktion anschraubbar

Kreuzrollenlager RA

Kreuzrollenlager äquivalent zu THK, leichtes und kompaktes Kreuzrollenlager welches sich durch äußerst dünnwandigen Innen- und Außenring für Roboterarme eignet.

Kreuzrollenlager RB

Kreuzrollenlager äquivalent zu THK, für hohe Anforderungen an die Rundlaufgenauigkeit des Innenrings. Das Kreuzrollenlager besteht aus einem zweiteiligen Außenring und einem einteiligen Innenring.

Kreuzrollenlager RE

Kreuzrollenlager äquivalent zu THK, für hohe Anforderung an die Rundlaufgenauigkeit des Außenrings. Der Innenring dieses Kreuzrollenlagers ist zweigeteilt, während der Außenring einteilig ist.

Kreuzrollenlager RU

Kreuzrollenlager äquivalent zu THK, geeignet für Innen- und Außenringrotation, kann über Befestigungsbohrung direkt montiert werden

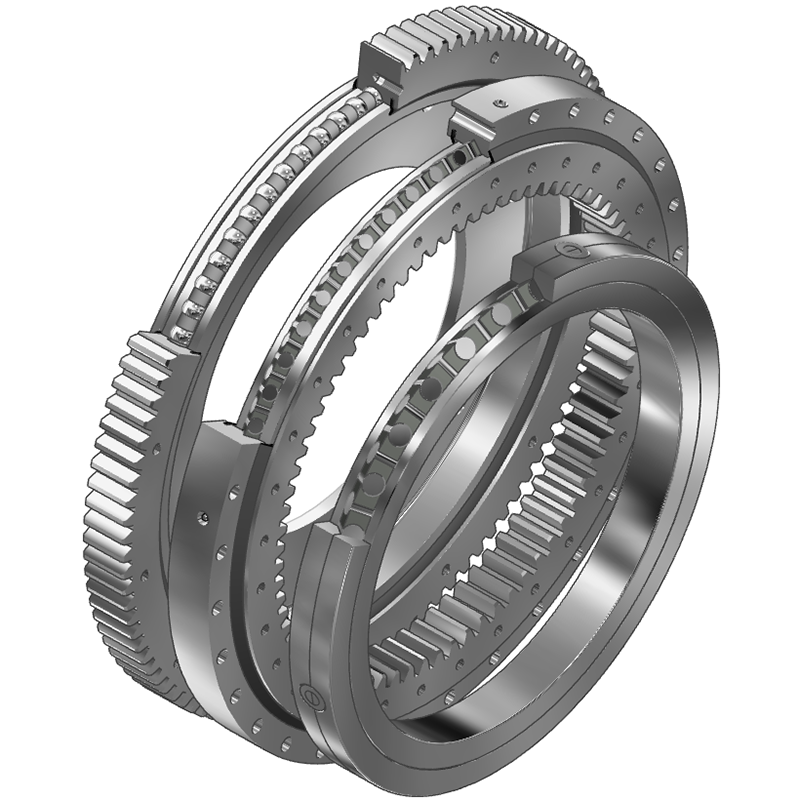

Drehverbinungen

Drehverbindungen gelten als hochtragfähig und sind vielseitig einsetzbar. Bedingt durch ihren konstruktiven Aufbau nehmen sie sowohl radiale- als auch axiale Belastungen sowie Kippmomentbelastungen, mit nur einem Lager auf. Im wesentlichen werden Drehverbindungen in 2 Ausführung unterschieden. Diese sind im wesentlichen:

Vierpunktlager (mit Kugeln gelagerte Drehverbindung)

keine Vorspannung
geringe Anforderung an Ebenheit und Rechtwinkligkeit der Anschlusskonstruktion
geeignet für Anwendungen mit niedriger Anforderung an Genauigkeit und Steifigkeit der Lagerung (Baumaschinen, Metallbearbeitungsmaschinen, Windkrafträder)

Kreuzrollenlager (mit Zylinderrollen gelagerte Drehverbindung)

vorgespannt
höher belastbar als Vierpunktlager
geeignet für Anwendungen mit hohen Radialkräften sowie mittlere Axial- und Kippmomentbelastungen
geeignet für Anwendungen mit gleichmäßigen, ruckfreiem Lauf und niedrigen Drehwiderständen
geeignet für Anwendungen mit hoher Anforderung an Plan- und Rundlaufgenauigkeit sowie hohe Steifigkeit (Werkzeugmaschinen, Roboter oder Handlingsysteme)

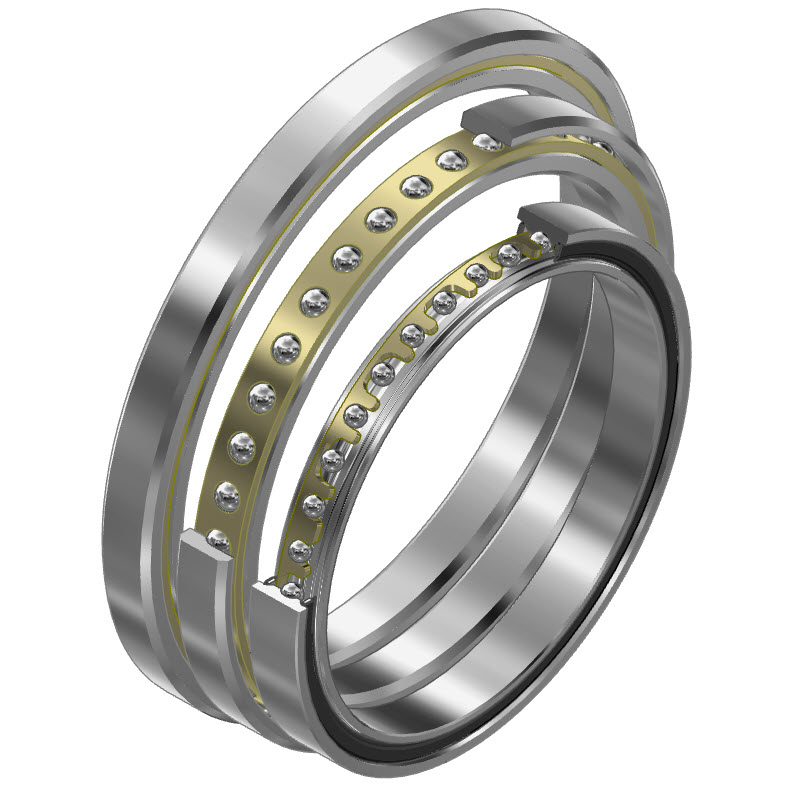

Dünnringlager

Dünnringlager sind hochgenaue, geräuscharme und äußerst tragfähig. Dünnringlager werden in 3 verschiedene Bauformen unterschieden. Diese Sind:

C: zöllige und metrische Rillenkugellager (Dünnring-Rillenkugellager)
E: zöllige Schrägkugellager (Dünnring-Schrägkugellager)
X: zöllige Vierpunktlager (Dünnring-Vierpunktlager)
A: metrische Schrägkugellager (Dünnring-Schrägkugellager)
X: metrische Vierpunktlager (Dünnring-Vierpunktlager)

Dünnringlager Baureihen

Dünnring-Rillenkugellager

Bauform C. Eine nach Zollabmessungen gefertigte Type. Baureihen (AA - G) entsprechen den Querschnittsgrößen.

Dünnring-Schrägkugellager

Bauform E. Eine nach Zollabmessungen gefertigte Type. Baureihen (AA - G) entsprechen den Querschnittsgrößen.

Dünnring-Vierpunktlager

Bauform X. Eine nach Zollabmessungen gefertigte Type. Baureihen (AA - G) entsprechen den Querschnittsgrößen.

Dünnring-Rillenkugellager

Bauform C. Besondere Type der Dünnringlager, Querschnittsgröße ist Teil der Produktbezeichnung. Querschnittsgröße von 2,5 mm (Ultra-Slim) bis 20,00 mm

Dünnring-Schrägkugellager

Bauform A. Besondere Type der Dünnringlager, Querschnittsgröße ist Teil der Produktbezeichnung. Querschnittsgröße von 2,5 mm (Ultra-Slim) bis 20,00 mm

Dünnring-Vierpunktlager

Bauform X. Besondere Type der Dünnringlager, Querschnittsgröße ist Teil der Produktbezeichnung. Querschnittsgröße von 2,5 mm (Ultra-Slim) bis 20,00 mm

Besonderheiten bei Dünnringlager

Neben den Bauformen werden Dünnringlager in sogenannte Querschnittsgrößen unterteilt. Ein besonderes Merkmal dabei ist, das diese Querschnitte extrem klein, meist quadratisch und auch bei größer werdenden Durchmesser der Welle oder der Gehäusebohrung konstant bleiben. Diesen Eigenschaften verdanken die Dünnringlager ihren Namen weshalb sie meist das Präfix CS (Constant Section) mit sich führen. Querschnittsgrößen sind teil der Typenbezeichnung, was die Identifizierung der Type vereinfacht. Bei zööligen Dünnringlager werden Querschnittsgrößen mit Buchstaben (AA, A, B, C, U, D, F, G) angegeben, wohingegen bei metrischen Typen die Querschnittsgröße direkt angegeben wird.

Bsp.: Metrisches Dünnringlager-Rillenkugellager
Dünnring-Rillenkugellager mit einem Wellendurchmesser von 35,00 mm. S03503CS0. (Der markierte Teil in der Bezeichnung gibt Auskunft über die Querschnittsgröße)

Bsp.: Zölliges Dünnringlager-Rillenkugellager
Zölliges Dünnringlager-Rillenkugellager mit einem Wellendurchmesser von 1" ≘ 25,40 mm. CSCAA010-TV. (Der markierte Teil in der Bezeichnung gibt Auskunft über die Querschnittsgröße)

Eigenschaften von Dünnringlager

haben Kugeln, die auf die Baureihen abgestimmt sind
können mit einem anderen Querschnitt gewählt werden, um bei gegebenem Wellendurchmesser die gewünschte Tragfähigkeit (Lebensdauer) zu erreichen
der Baureihe U sind beidseitig abgedichtet. (Dichtungen sind aus synthetischem Kautschuk (NBR) mit Stahleinlagen)
haben Lagerringe und Kugeln aus Wälzlagerstahl (Dünnringlager aus anderen Werkstoffen sind auf Anfrage lieferbar)
haben Käfige aus Messing oder Kunststoff (Nachsetzzeichen TN)
werden konserviert geliefert (nicht abgedichtete Dünnringlager werden ölig konserviert, abgedichtete Dünnringlager werden befettet geliefert)
unter extremen Betriebsbedingungen, werden mit besonderen Schmierstoffen versorgt
werden mit unterschiedlicher Genauigkeit gefertigt (sie sind in den Toleranzklassen PL1 (Standard), PL3 und PL6 zunehmend enger toleriert)
haben eine radiale Lagerluft und Einbautoleranzen, die den Toleranzklassen zugeordnet sind
sind als zusammengepasste Lager lieferbar (deutlich höhere Steifigkeit und Tragfähigkeit.)

Übersicht zu den Nachsetzteichen

Nachsetzzeichen	Beschreibung
C../..	Rillenkugellager oder Vierpunktlager mit besonderer radialer Lagerluft (mit Maßangaben in µ)
PL1	Toleranzklasse, Dünnringlager in Normalausführung (keine Angabe erforderlich)
PL3	Toleranzklasse, Dünnringlager mit erhöhter Maß-, Form- und Laufgenauigkeit (verbunden mit eingeengter Lagerluft)
PL6	Toleranzklasse, Dünnringlager mit besonders hoher Maß-, Form- und Laufgenauigkeit (verbunden mit eingeengter Lagerluft)
RB	Lagerringe und Wälzkörper aus nichtrostendem Stahl
TN	Käfig aus Kunststoff
VK	Vierpunktlager mit radialer Vorspannung von 0 m bis 15 µ
2RS	beidseitig abgedichtet
2SO	zusammengepasste Schrägkugellager in O-Anordnung
2ST	zusammengepasste Schrägkugellager in Tandem-Anordnung
2SX	zusammengepasste Schrägkugellager in X-Anordnung

Axial Rillenkugellager

Axial-Rillenkugellager werden als einseitig und zweiseitig wirkende Lager gefertigt. Einseitig wirkende Axial-Rillenkugellager bestehen aus einer Wellenscheibe, einer Gehäusescheibe und dem von einem Käfig gehaltenen Kugelsatz. Die Lager sind nicht selbsthaltend, der Einbau der Lagerteile kann getrennt erfolgen und ist somit einfach. Einseitig wirkende Axial-Rillenkugellager eignen sich zur Aufnahme von Axialbelastungen in einer Richtung und können die Welle nach einer Seite hin abstützen, dürfen jedoch nicht radial belastet werden.

Zweiseitig wirkende Axial-Rillenkugellager bestehen aus einer Wellenscheibe, zwei Gehäusescheiben und zwei von Käfigen gehaltenen Kugelsätzen. Sie sind ebenfalls nicht selbsthaltend und der Einbau kann getrennt erfolgen. Sie können Axialbelastungen in beide Richtungen aufnehmen und somit als Festlager die Führung der Welle nach beiden Seiten hin übernehmen. Eine radiale Belastung ist jedoch nicht zulässig. Axial-Rillenkugellager werden serienmäßig mit Normaltoleranzen gefertigt. Sie können mit Käfigen aus Stahlblech sowie Massivkäfigen aus Messing gefertigt werden. Die Hauptabmessungen der Lager stimmen mit den Angaben in DIN 616 / ISO 104:2002 überein.
