Spindellager - Schrägkugellager
Übersicht
Beschreibung
Spindellager - Reihe 719..
- Universallager, leichte Reihe
- sehr umfangreiche Variantenvielfalt
Variantenübersicht
In nachfolgender Tabelle erhalten Sie eine Übersicht darüber, welche Parameter maßgebend für die Wahl des richtigen Spindellagers sind.
Reihe | Bauart | Druckwinkel | Vorspannung | Dichtung | Genauigkeit | |
---|---|---|---|---|---|---|
719 | B | 15° / 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
719 | HC* | 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
719 | HCB | 15° / 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
719 | HS* | 15° / 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
719 | RS | 20° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
719 | HCRS | 20° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
719 | XC* | 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
Die Grundvariante bezieht sich immer auf die kleinstmögliche Type (Bsp: B71900-E-T-P4S-UL). Alle Varianten zu einer Type, innerhalb einer Reihe, finden Sie im technischem Onlinedatenblatt unter der Tabkarte "Varainten".
* Abgedichtete Spindellager dieser Typen führen ein zusätzliches S im Produktnamen. Das Nachsetzzeichen 2RSD entfällt.
Spindellager - Reihe 70..
- Universallager, mittlere Reihe
- sehr umfangreiche Variantenvielfalt
Variantenübersicht
In nachfolgender Tabelle erhalten Sie eine Übersicht darüber, welche Parameter maßgebend für die Wahl des richtigen Spindellagers sind.
Reihe | Bauart | Druckwinkel | Vorspannung | Dichtung | Genauigkeit | |
---|---|---|---|---|---|---|
70 | B | 15° / 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
70 | HC* | 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
70 | HCB | 15° / 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
70 | HS* | 15° / 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
70 | RS | 20° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
70 | HCRS | 20° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
70 | XC* | 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
Die Grundvariante bezieht sich immer auf die kleinstmögliche Type (Bsp: B7000-E-T-P4S-UL). Alle Varianten zu einer Type, innerhalb einer Reihe, finden Sie im technischem Onlinedatenblatt unter der Tabkarte "Varainten".
* Abgedichtete Spindellager dieser Typen führen ein zusätzliches S im Produktnamen. Das Nachsetzzeichen 2RSD entfällt.
Spindellager - Reihe 72..
- Universallager, schwere Reihe
- sehr umfangreiche Variantenvielfalt
Variantenübersicht
In nachfolgender Tabelle erhalten Sie eine Übersicht darüber, welche Parameter maßgebend für die Wahl des richtigen Spindellagers sind.
Reihe | Bauart | Druckwinkel | Vorspannung | Dichtung | Genauigkeit | |
---|---|---|---|---|---|---|
72 | B | 15° / 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
72 | HCB | 15° / 25° | L / M / H | offen / 2RSD | P4S / P4S-K5 | zur Grundvariante |
Die Grundvariante bezieht sich immer auf die kleinstmögliche Type (Bsp: B7200-E-T-P4S-UL). Alle Varianten zu einer Type, innerhalb einer Reihe, finden Sie im technischem Onlinedatenblatt unter der Tabkarte "Varainten".
* Abgedichtete Spindellager dieser Typen führen ein zusätzliches S im Produktnamen. Das Nachsetzzeichen 2RSD entfällt.
Allgemeine Information zu HFH-Spindellager
HFH-Spindellager sind hochleistungsfähige und nach Norm gefertigte Schrägkugellager mit massiven Innen- und Außenring sowie Kugelkränzen und Massiv-Fensterkäfigen. Geometrisch sind diese Lager dem normalen Schrägkugellager absolut identisch, jedoch mit signifikanten Unterschieden hinsichtlich ihrer Toleranz, der Rundheit und der Wälzkörperlaufbahn. Durch ihre Eigenschaften eignen sich HFH-Spindellager besonders für Anwendungen mit höchsten Anforderungen an die Laufgenauigkeit, was bei der Lagerung von Hauptspindeln in Werkzeugmaschinen unverzichtbar ist.
Ausführung
HFH-Spindellager werden als Einzellager (Universallager) ausgeführt. Das bedeutet:
- Die Lagerringe (Innen- und Außenring) haben die gleiche Breite
- Der Überstand (Innen- und Außenring) ist folglich gleich groß.
Anordnung der Spindellager
Durch die Ausführung als Einzellager ergeben sich deutliche Vorteile. So können Einzellager in beliebiger Anordnung (O-, X- und Tandem (siehe Abbildung), federvorgespannt) verbaut und in unterschiedliche Sätze kombiniert werden. Auf Wunsch kann eine Markierung auf der Mantelfläche des Außenringes vorgenommen werden, mit deren Hilfe die Lageranordnung vorgenommen werden kann.
Belastbarkeit von Spindellager

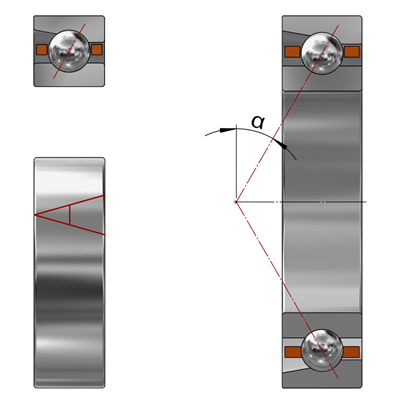

HFH-Spindellager können neben radialen Belastungen auch axiale Belastungen in einer Richtung (bei Tandem-Anordnung) oder beide Richtungen (bei X- oder O-Anordnung) aufnehmen. Maßgebend für die axiale Belastbarkeit ist der Druckwinkel des Lagers. Mit zunehmenden Druckwinkel steigt die axiale Tragfähigkeit des Spindellagers. Der Druckwinkel des Spindellagers ist mit folgendem Nachsetzzeichen gekennzeichnet.
α = 15° (C)
α = 20° (D)
α = 25° (E)
Die Belastungsrichtung des Außenrings kann auf Kundenwunsch auf der Mantelfläche gekennzeichnet werden.
Typen und Eigenschaften
Bauart B:
- Großkugelig
- Druckwinkel 15° oder 25 °
- Hohe Belastbarkeit und Steifigkeit
- Für mittleres Drehzahlniveau geeignet
- Auch als Hybrid-Spindellager* lieferbar
Bauart RS:
- Großkugelig
- Druckwinkel 20°
- Durch hohe bis sehr hohe Drehzahlen besonders für Hochgeschwindigkeits-Fräs- und Motorspindeln geeignet
- Hohe Belastbarkeit bei kombinierter Belastung
Bauart H:
- Kleinkugelig
- Druckwinkel 15° oder 25°
- Durch Reibungsoptimierte und geringste Fliehkräfte auf den Wälzkörpern für höchste Drehzahlen geeignet
- Besondere Eignung für Hochdrehende- und Schleifspindeln.
- Auch als Hybrid-Spindellager* lieferbar
- Auch in Edelstahl (Lagerringe) lieferbar
Abgedichtete Spindellager:
- Durch berührungslose Spaltdichtung auf beiden Seiten des Lagers gegen schädliche Einflüsse aus der Umgebung geschützt.
- Die maximale Betriebstemperatur von 80 °C darf nicht überschritten werden.
- Kleinkugelige Spindellager führen zusätzlich den Buchstaben „S“ (Bsp.: HCS71900-E-T-P4S-UL) im Produktnamen. Das Nachsetzzeichen 2RSD entfällt.
Spindellager mit Ölminimalschmierung (DLR)
- Für extreme Drehzahlen ausgelegt
- Wo eine Öl-Luft-Schmierung erforderlich ist und eine sichere Schmierstoffversorgung gewährleisten sein muss.
- Das Spindelgehäuse wird durch O-Ringe auf den Außenring gegen Schmierstoffaustritt abgedichtet.
* Hybrid-Spindellager haben Lagerringe aus Stahl oder Edelstahl welche über Keramikkugeln (Siliziumnitrid Si3N4) abgerollt werden. Hybrid-Spindellager erreichen gegenüber konventionellen Spindellagern höhere Drehzahlen bei geringerer Reibung und Wärmeentwicklung und damit eine höhere Einsatzdauer.
