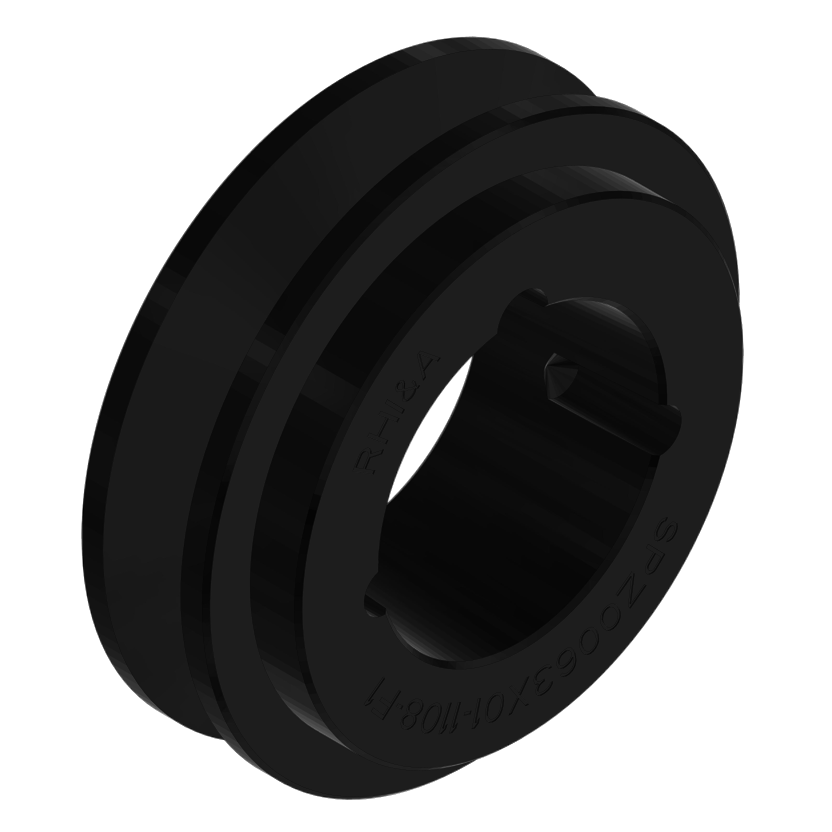

Koło pasowe paska klinowego SPZ0170x03-2012-F3

Przeznaczenie	Wymiar	Uwaga
P	170,00 mm	efektywny promień
O	174,00 mm	Średnica zewnętrzna
F	40,00 mm	Szerokość koła pasowego
J	141,00 mm
K	4,00 mm
L	32,00 mm	szerokość
M	4,00 mm	Szerokość piasty
a	9,70 mm	maks. szerokie plecy z paskiem zębatym
b	8,50 mm
c	8,00 mm
d	12,00 mm
e	8,00 mm
f	2,00 mm
h	11,00 mm	maksymalna głębokość bieżnika
m	9,70 mm
s	8,00 mm
n	8,50 mm
α	38 °

Przeznaczenie	Wymiar	Uwaga
	3	Liczba rowków

Przeznaczenie	Wymiar
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPZ0063x03-1108-F8	63,00	67,00	-	40,00	40,00	-	22,00	-	-	9,70	8,00	8,50	34
SPZ0067x03-1108-F8	67,00	71,00	-	40,00	42,00	18,00	22,00	-	-	9,70	8,00	8,50	34
SPZ0071x03-1108-F8	71,00	75,00	-	40,00	42,00	18,00	22,00	-	-	9,70	8,00	8,50	34
SPZ0075x03-1210-F8	75,00	79,00	-	40,00	51,00	15,00	25,00	-	-	9,70	8,00	8,50	34
SPZ0080x03-1210-F8	80,00	84,00	-	40,00	51,00	15,00	25,00	-	-	9,70	8,00	8,50	34
SPZ0085x03-1610-F8	85,00	89,00	-	40,00	60,00	15,00	25,00	-	-	9,70	8,00	8,50	38
SPZ0090x03-1610-F8	90,00	94,00	-	40,00	61,00	15,00	25,00	-	-	9,70	8,00	8,50	38
SPZ0095x03-1610-F8	95,00	99,00	-	40,00	66,00	15,00	25,00	-	-	9,70	8,00	8,50	38
SPZ0100x03-1610-F8	100,00	104,00	-	40,00	71,00	15,00	25,00	-	-	9,70	8,00	8,50	38
SPZ0106x03-1610-F8	106,00	110,00	-	40,00	76,00	15,00	25,00	-	-	9,70	8,00	8,50	38
SPZ0112x03-2012-F8	112,00	116,00	-	40,00	83,00	8,00	32,00	-	-	9,70	8,00	8,50	38
SPZ0118x03-2012-F8	118,00	122,00	-	40,00	90,00	8,00	32,00	-	-	9,70	8,00	8,50	38
SPZ0125x03-2012-F2	125,00	129,00	-	40,00	96,00	-	32,00	8,00	-	9,70	8,00	8,50	38
SPZ0132x03-2012-F2	132,00	136,00	-	40,00	103,00	-	32,00	8,00	-	9,70	8,00	8,50	38
SPZ0140x03-2012-F2	140,00	144,00	-	40,00	111,00	-	32,00	8,00	-	9,70	8,00	8,50	38
SPZ0150x03-2012-F2	150,00	154,00	-	40,00	121,00	-	32,00	8,00	-	9,70	8,00	8,50	38
SPZ0160x03-2012-F2	160,00	164,00	-	40,00	131,00	-	32,00	8,00	-	9,70	8,00	8,50	38
SPZ0170x03-2012-F3	170,00	174,00	-	40,00	141,00	4,00	32,00	4,00	-	9,70	8,00	8,50	38
SPZ0180x03-2012-F6	180,00	184,00	7,00	40,00	151,00	-	32,00	8,00	106,00	9,70	8,00	8,50	38
SPZ0190x03-2012-F6	190,00	194,00	10,00	40,00	161,00	4,00	32,00	4,00	112,00	9,70	8,00	8,50	38
SPZ0200x03-2012-F6	200,00	204,00	10,00	40,00	171,00	4,00	32,00	4,00	112,00	9,70	8,00	8,50	38
SPZ0224x03-2012-F6	224,00	228,00	12,00	40,00	195,00	4,00	32,00	4,00	112,00	9,70	8,00	8,50	38
SPZ0250x03-2012-F5	250,00	254,00	-	40,00	221,00	4,00	32,00	4,00	112,00	9,70	8,00	8,50	38
SPZ0280x03-2517-F4	280,00	284,00	-	40,00	251,00	2,50	45,00	2,50	124,00	9,70	8,00	8,50	38
SPZ0315x03-2517-F4	315,00	319,00	-	40,00	286,00	2,50	45,00	2,50	124,00	9,70	8,00	8,50	38
SPZ0400x03-2517-F4	400,00	404,00	-	40,00	371,00	2,50	45,00	2,50	124,00	9,70	8,00	8,50	38
SPZ0450x03-2517-F4	450,00	454,00	-	40,00	421,00	2,50	45,00	2,50	124,00	9,70	8,00	8,50	38
SPZ0500x03-2517-F4	500,00	504,00	-	40,00	471,00	2,50	45,00	2,50	124,00	9,70	8,00	8,50	38
SPZ0630x03-3020-F4	630,00	634,00	-	40,00	601,00	5,50	51,00	5,50	150,00	9,70	8,00	8,50	38
SPZ0800x03-3020-F4	800,00	804,00	-	40,00	771,00	5,50	51,00	5,50	146,00	9,70	8,00	8,50	38

Przeznaczenie	Wymiar
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPZ0170x01-1610-F1	170,00	174,00	-	16,00	-	-	25,00	9,00	92,00	9,70	8,00	8,50	38
SPZ0170x02-2012-F1	170,00	174,00	-	28,00	-	-	32,00	4,00	112,00	9,70	8,00	8,50	38
SPZ0170x03-2012-F3	170,00	174,00	-	40,00	141,00	4,00	32,00	4,00	-	9,70	8,00	8,50	38
SPZ0170x04-2517-F2	170,00	174,00	-	52,00	141,00	-	45,00	7,00	-	9,70	8,00	8,50	38
SPZ0170x05-2517-F2	170,00	174,00	-	64,00	141,00	-	45,00	19,00	-	9,70	8,00	8,50	38
SPZ0170x06-2517-F2	170,00	174,00	-	76,00	141,00	-	45,00	31,00	-	9,70	8,00	8,50	38
