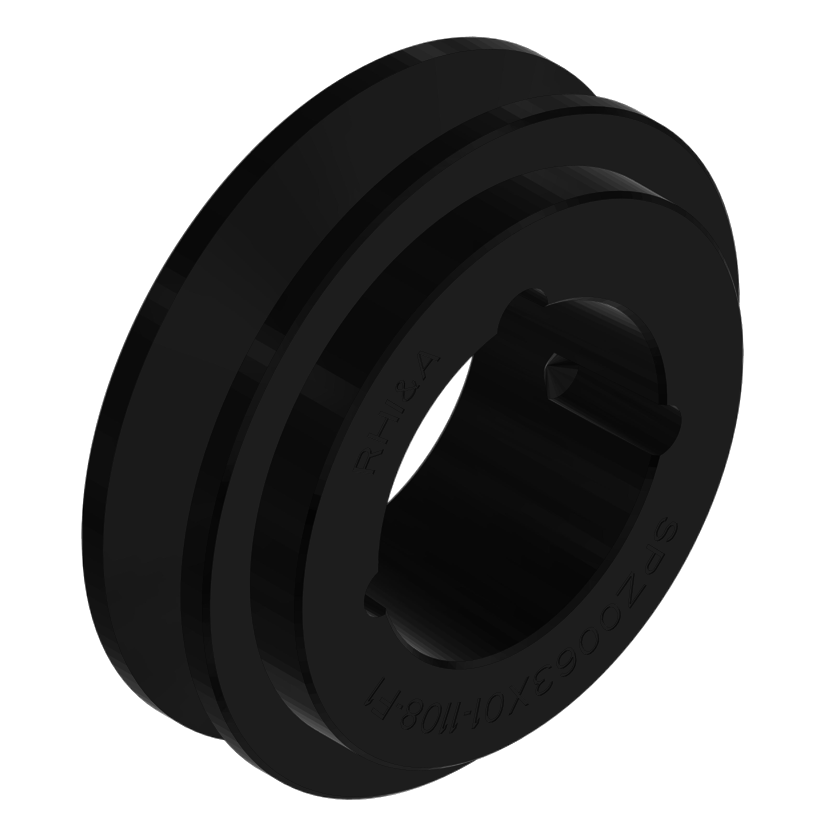

Koło pasowe paska klinowego SPA1000x06-4545-F4

Przeznaczenie	Wymiar	Uwaga
P	1.000,00 mm	efektywny promień
O	1.005,50 mm	Średnica zewnętrzna
F	95,00 mm	Szerokość koła pasowego
J	965,00 mm
K	9,50 mm
L	114,00 mm	szerokość
M	9,50 mm	Szerokość piasty
N	242,00 mm	Zewnętrzna średnica piasty wału
a	12,70 mm	maks. szerokie plecy z paskiem zębatym
b	11,00 mm
c	10,00 mm
d	15,00 mm
e	10,00 mm
f	2,80 mm
h	13,80 mm	maksymalna głębokość bieżnika
m	12,70 mm
s	10,00 mm
n	11,00 mm
α	38 °

Przeznaczenie	Wymiar	Uwaga
	6	Liczba rowków

Przeznaczenie	Wymiar
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPA0100x06-1610-F3	100,00	105,50	-	95,00	66,00	30,00	25,00	40,00	-	12,70	10,00	11,00	34
SPA0106x06-2012-F8	106,00	111,50	-	95,00	72,00	63,00	32,00	-	-	12,70	10,00	11,00	34
SPA0112x06-2012-F8	112,00	117,50	-	95,00	78,00	63,00	32,00	-	-	12,70	10,00	11,00	34
SPA0118x06-2012-F8	118,00	123,50	-	95,00	84,00	63,00	32,00	-	-	12,70	10,00	11,00	34
SPA0125x06-2012-F3	125,00	130,50	-	95,00	91,00	31,50	32,00	31,50	-	12,70	10,00	11,00	38
SPA0132x06-2517-F3	132,00	137,50	-	95,00	98,00	25,00	45,00	25,00	-	12,70	10,00	11,00	38
SPA0140x06-2517-F3	140,00	145,50	-	95,00	106,00	25,00	45,00	25,00	-	12,70	10,00	11,00	38
SPA0150x06-2517-F3	150,00	155,50	-	95,00	116,00	25,00	45,00	25,00	-	12,70	10,00	11,00	38
SPA0180x06-3020-F3	180,00	185,50	-	95,00	146,00	22,00	51,00	22,00	-	12,70	10,00	11,00	38
SPA0200x06-3020-F3	200,00	205,50	-	95,00	165,00	22,00	51,00	22,00	-	12,70	10,00	11,00	38
SPA0212x06-3020-F3	212,00	217,50	-	95,00	176,00	22,00	51,00	22,00	-	12,70	10,00	11,00	38
SPA0224x06-3020-F3	224,00	229,50	-	95,00	189,00	22,00	51,00	22,00	-	12,70	10,00	11,00	38
SPA0236x06-3020-F3	236,00	241,50	-	95,00	202,00	22,00	51,00	22,00	-	12,70	10,00	11,00	38
SPA0250x06-3020-F6	250,00	255,50	20,00	95,00	215,00	22,00	51,00	22,00	155,00	12,70	10,00	11,00	38
SPA0280x06-3535-F6	280,00	285,50	25,00	95,00	245,00	3,00	89,00	3,00	175,00	12,70	10,00	11,00	38
SPA0300x06-3535-F6	300,00	305,50	25,00	95,00	265,00	3,00	89,00	3,00	175,00	12,70	10,00	11,00	38
SPA0315x06-3535-F6	315,00	320,50	25,00	95,00	280,00	3,00	89,00	3,00	175,00	12,70	10,00	11,00	38
SPA0355x06-3535-F5	355,00	360,50	-	95,00	320,00	3,00	89,00	3,00	175,00	12,70	10,00	11,00	38
SPA0400x06-3535-F5	400,00	405,50	-	95,00	365,00	3,00	89,00	3,00	175,00	12,70	10,00	11,00	38
SPA0450x06-3535-F5	450,00	455,50	-	95,00	415,00	3,00	89,00	3,00	175,00	12,70	10,00	11,00	38
SPA0500x06-3535-F5	500,00	505,50	-	95,00	465,00	3,00	89,00	3,00	175,00	12,70	10,00	11,00	38
SPA0560x06-3535-F5	560,00	565,50	-	95,00	525,00	3,00	89,00	3,00	175,00	12,70	10,00	11,00	38
SPA0630x06-4040-F4	630,00	635,50	-	95,00	595,00	3,50	102,00	3,50	210,00	12,70	10,00	11,00	38
SPA0800x06-4040-F4	800,00	805,50	-	95,00	765,00	3,50	102,00	3,50	210,00	12,70	10,00	11,00	38
SPA1000x06-4545-F4	1.000,00	1.005,50	-	95,00	965,00	9,50	114,00	9,50	242,00	12,70	10,00	11,00	38

Przeznaczenie	Wymiar
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPA1000x03-3535-F4	1.000,00	1.005,50	-	50,00	965,00	19,50	89,00	19,50	175,00	12,70	10,00	11,00	38
SPA1000x04-4040-F4	1.000,00	1.005,50	-	65,00	965,00	18,50	102,00	18,50	210,00	12,70	10,00	11,00	38
SPA1000x05-4545-F4	1.000,00	1.005,50	-	80,00	965,00	17,00	114,00	17,00	242,00	12,70	10,00	11,00	38
SPA1000x06-4545-F4	1.000,00	1.005,50	-	95,00	965,00	9,50	114,00	9,50	242,00	12,70	10,00	11,00	38

Dla tego produktu zidentyfikowano akcesoria, które wymagają obliczeń lub innych parametrów, które są nam nieznane w przypadku Twojego zastosowania.
Zidentyfikowane akcesoria: Pasek klinowy SPA. Możesz znaleźć ich wybór tutaj.

Typ	Przeznaczenie	Marka	Pełne oznaczenie
TB4545-055	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-055
TB4545-060	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-060
TB4545-065	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-065
TB4545-070	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-070
TB4545-075	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-075
TB4545-080	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-080
TB4545-085	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-085
TB4545-090	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-090
TB4545-095	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-095
TB4545-100	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-100
TB4545-110	Tuleja stożkowa	HFH	Tuleja stożkowa TB4545-110

Nazwa	Marka	WebShop	Ogłoszenie
SPA1000x06-4545-F4	HFH		Jakość premium, marka domu
