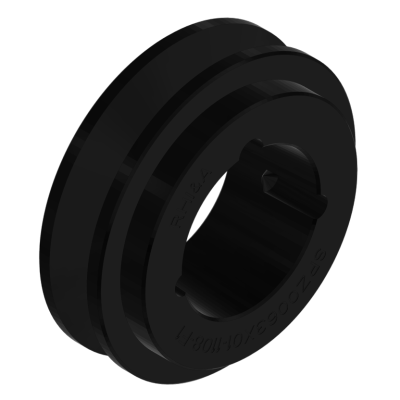

Koło pasowe paska klinowego SPA0236x04-3020-F6

Przeznaczenie	Wymiar	Uwaga
P	236,00 mm	efektywny promień
O	241,50 mm	Średnica zewnętrzna
E	25,00 mm
F	65,00 mm	Szerokość koła pasowego
J	202,00 mm
L	51,00 mm	szerokość
M	14,00 mm	Szerokość piasty
a	12,70 mm	maks. szerokie plecy z paskiem zębatym
b	11,00 mm
c	10,00 mm
d	15,00 mm
e	10,00 mm
f	2,80 mm
h	13,80 mm	maksymalna głębokość bieżnika
m	12,70 mm
s	10,00 mm
n	11,00 mm
α	38 °

Przeznaczenie	Wymiar	Uwaga
	4	Liczba rowków

Przeznaczenie	Wymiar
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPA0080x04-1215-F8	80,00	85,50	-	65,00	49,00	27,00	38,00	-	-	12,70	10,00	11,00	34
SPA0090x04-1615-F8	90,00	95,50	-	65,00	59,00	27,00	38,00	-	-	12,70	10,00	11,00	34
SPA0095x04-1615-F8	95,00	100,50	-	65,00	63,00	27,00	38,00	-	-	12,70	10,00	11,00	34
SPA0100x04-1615-F2	100,00	105,50	-	65,00	66,00	-	38,00	27,00	-	12,70	10,00	11,00	34
SPA0106x04-2012-F8	106,00	111,50	-	65,00	72,00	33,00	32,00	-	-	12,70	10,00	11,00	34
SPA0112x04-2012-F8	112,00	117,50	-	65,00	78,00	33,00	32,00	-	-	12,70	10,00	11,00	34
SPA0118x04-2012-F2	118,00	123,50	-	65,00	84,00	-	32,00	33,00	-	12,70	10,00	11,00	34
SPA0125x04-2012-F2	125,00	130,50	-	65,00	91,00	-	32,00	33,00	-	12,70	10,00	11,00	38
SPA0132x04-2517-F2	132,00	137,50	-	65,00	98,00	-	45,00	20,00	-	12,70	10,00	11,00	38
SPA0140x04-2517-F2	140,00	145,50	-	65,00	106,00	-	45,00	20,00	-	12,70	10,00	11,00	38
SPA0150x04-2517-F2	150,00	155,50	-	65,00	116,00	-	45,00	20,00	-	12,70	10,00	11,00	38
SPA0160x04-2517-F2	160,00	165,50	-	65,00	125,00	-	45,00	20,00	-	12,70	10,00	11,00	38
SPA0170x04-2517-F2	170,00	175,50	-	65,00	135,00	-	45,00	20,00	-	12,70	10,00	11,00	38
SPA0180x04-2517-F2	180,00	185,50	-	65,00	146,00	-	45,00	20,00	-	12,70	10,00	11,00	38
SPA0190x04-2517-F2	190,00	195,50	-	65,00	156,00	-	45,00	20,00	-	12,70	10,00	11,00	38
SPA0200x04-3020-F2	200,00	205,50	-	65,00	165,00	-	51,00	14,00	-	12,70	10,00	11,00	38
SPA0212x04-3020-F2	212,00	217,50	-	65,00	177,00	-	51,00	14,00	-	12,70	10,00	11,00	38
SPA0224x04-3020-F2	224,00	229,50	-	65,00	189,00	-	51,00	14,00	-	12,70	10,00	11,00	38
SPA0236x04-3020-F6	236,00	241,50	25,00	65,00	202,00	-	51,00	14,00	-	12,70	10,00	11,00	38
SPA0250x04-3020-F6	250,00	255,50	20,00	65,00	215,00	7,00	51,00	7,00	159,00	12,70	10,00	11,00	38
SPA0280x04-3020-F6	280,00	285,50	25,00	65,00	245,00	7,00	51,00	7,00	159,00	12,70	10,00	11,00	38
SPA0300x04-3020-F6	300,00	305,50	25,00	65,00	265,00	7,00	51,00	7,00	159,00	12,70	10,00	11,00	38
SPA0315x04-3020-F6	315,00	320,50	25,00	65,00	280,00	7,00	51,00	7,00	159,00	12,70	10,00	11,00	38
SPA0355x04-3020-F5	355,00	360,50	-	65,00	320,00	7,00	51,00	7,00	159,00	12,70	10,00	11,00	38
SPA0400x04-3020-F5	400,00	405,50	-	65,00	365,00	7,00	51,00	7,00	159,00	12,70	10,00	11,00	38
SPA0450x04-3020-F5	450,00	455,50	-	65,00	415,00	7,00	51,00	7,00	159,00	12,70	10,00	11,00	38
SPA0500x04-3020-F5	500,00	505,50	-	65,00	465,00	7,00	51,00	7,00	159,00	12,70	10,00	11,00	38
SPA0560x04-3535-F4	560,00	565,50	-	65,00	525,00	12,00	89,00	12,00	175,00	12,70	10,00	11,00	38
SPA0630x04-3535-F4	630,00	635,50	-	65,00	595,00	12,00	89,00	12,00	175,00	12,70	10,00	11,00	38
SPA0800x04-3535-F4	800,00	805,50	-	65,00	765,00	12,00	89,00	12,00	175,00	12,70	10,00	11,00	38
SPA1000x04-4040-F4	1.000,00	1.005,50	-	65,00	965,00	18,50	102,00	18,50	210,00	12,70	10,00	11,00	38

Przeznaczenie	Wymiar
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPA0236x01-2012-F7	236,00	241,50	10,00	20,00	202,00	-	32,00	12,00	112,00	12,70	10,00	11,00	38
SPA0236x02-2517-F7	236,00	241,50	12,00	35,00	202,00	-	45,00	10,00	124,00	12,70	10,00	11,00	38
SPA0236x03-2517-F6	236,00	241,50	20,00	50,00	202,00	2,50	45,00	2,50	124,00	12,70	10,00	11,00	38
SPA0236x04-3020-F6	236,00	241,50	25,00	65,00	202,00	-	51,00	14,00	-	12,70	10,00	11,00	38
SPA0236x05-3020-F2	236,00	241,50	-	80,00	202,00	-	51,00	29,00	-	12,70	10,00	11,00	38
SPA0236x06-3020-F3	236,00	241,50	-	95,00	202,00	22,00	51,00	22,00	-	12,70	10,00	11,00	38
