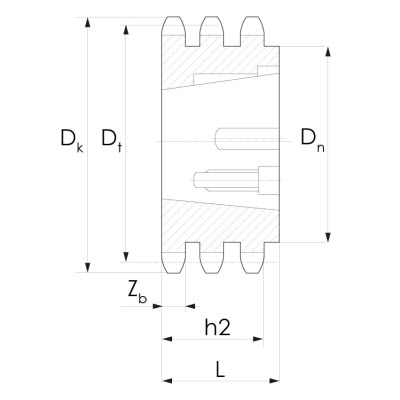

Koło zębate (wstępnie nawiercone pod tuleję stożkową) KR06B-3-Z021-1008

Przeznaczenie	Wymiar	Uwaga
z	21	Liczba zębów
p_t	3/8" 9,53 mm	Skok (cale) - Wymiary łańcucha rolkowego Skok (metryczna) - Wymiary łańcucha rolkowego
b₁	7/32" 5,72 mm	Szerokość wewnętrzna (cale) - Wymiary łańcucha rolkowego Szerokość wewnętrzna (metryczna) - Wymiary łańcucha rolkowego
d₁	6,35 mm	Średnica rolki - Wymiary łańcucha rolkowego
D_k	68,00 mm	Średnica końcówki (uzębienie)
D_t	63,91 mm	Średnica koła podziałowego (przekładnia)
D_n	52,00 mm	Średnica piasty
D	14,00 mm	Średnica otworu prowadzącego
L	40,00 mm	całkowita długość
C	1,00 mm	Szerokość promienia
r	10,00 mm	Promień przekładni
Z_b	5,20 mm	Szerokość zęba
h₃	25,60 mm	Szerokość zęba

Przeznaczenie	Wymiar	Uwaga

Przeznaczenie	Wymiar											Łańcuch rolkowy
	z	D_k	D_t	D_n	D	L	r	C	Z_b	h₂	h₃	p		b₁		d₁
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	inch	mm	inch	mm
KR06B-3-Z017-1008	17	55,30	51,83	40,00	12,00	35,00	10,00	1,00	5,20	-	25,60	9,53	3/8"	5,72	7/32"	6,35
KR06B-3-Z019-1008	19	61,30	57,87	46,00	12,00	35,00	10,00	1,00	5,20	-	25,60	9,53	3/8"	5,72	7/32"	6,35
KR06B-3-Z021-1008	21	68,00	63,91	52,00	14,00	40,00	10,00	1,00	5,20	-	25,60	9,53	3/8"	5,72	7/32"	6,35
KR06B-3-Z023-1210	23	73,50	69,95	58,00	14,00	40,00	10,00	1,00	5,20	-	25,60	9,53	3/8"	5,72	7/32"	6,35
KR06B-3-Z025-1210	25	80,00	76,00	64,00	14,00	40,00	10,00	1,00	5,20	-	25,60	9,53	3/8"	5,72	7/32"	6,35
KR06B-3-Z027-1210	27	86,00	82,04	70,00	14,00	40,00	10,00	1,00	5,20	-	25,60	9,53	3/8"	5,72	7/32"	6,35
KR06B-3-Z030-1615	30	94,70	91,12	79,00	14,00	40,00	10,00	1,00	5,20	-	25,60	9,53	3/8"	5,72	7/32"	6,35
KR06B-3-Z038-1615	38	119,50	115,34	90,00	16,00	40,00	10,00	1,00	5,20	-	25,60	9,53	3/8"	5,72	7/32"	6,35

Przeznaczenie	Wymiar											Łańcuch rolkowy
	z	D_k	D_t	D_n	D	L	r	C	Z_b	h₂	h₃	p		b₁		d₁
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	inch	mm	inch	mm
KR06B-1-Z021	21	68,00	63,91	48,00	12,00	28,00	10,00	1,00	5,30	-	-	9,525	3/8"	5,72	7/32"	6,35
KR06B-1-Z021-1008	21	68,00	63,91	48,00	12,00	28,00	10,00	1,00	5,30	-	-	9,53	3/8"	5,72	7/32"	6,35
KR06B-1-Z021-45HRC	21	68,00	63,91	48,00	12,00	28,00	10,00	1,00	5,30	-	-	9,525	3/8"	5,72	7/32"	6,35
KR06B-1-Z021-AISI304	21	68,00	63,91	48,00	12,00	28,00	10,00	1,00	5,30	-	-	9,525	3/8"	5,72	7/32"	6,35
KR06B-2-Z021	21	68,00	63,91	52,00	12,00	30,00	10,00	1,00	5,20	15,40	-	9,525	3/8"	5,72	7/32"	6,35
KR06B-2-Z021-1008	21	68,00	63,91	52,00	12,00	30,00	10,00	1,00	5,20	15,40	-	9,53	3/8"	5,72	7/32"	6,35
KR06B-3-Z021	21	68,00	63,91	52,00	14,00	40,00	10,00	1,00	5,20	-	25,60	9,525	3/8"	5,72	7/32"	6,35
KR06B-3-Z021-1008	21	68,00	63,91	52,00	14,00	40,00	10,00	1,00	5,20	-	25,60	9,53	3/8"	5,72	7/32"	6,35

Dla tego produktu zidentyfikowano akcesoria, które wymagają obliczeń lub innych parametrów, które są nam nieznane w przypadku Twojego zastosowania.
Zidentyfikowane akcesoria: Tuleja stożkowa 1008. Możesz znaleźć ich wybór tutaj.

Typ	Przeznaczenie	Marka	Pełne oznaczenie
06B-3	Łańcuch rolkowy (Triplex)	HFH	Łańcuch rolkowy (Triplex) 06B-3

Nazwa	Marka	WebShop	Ogłoszenie
KR06B-3-Z021-1008	HFH		Jakość premium, marka domu
