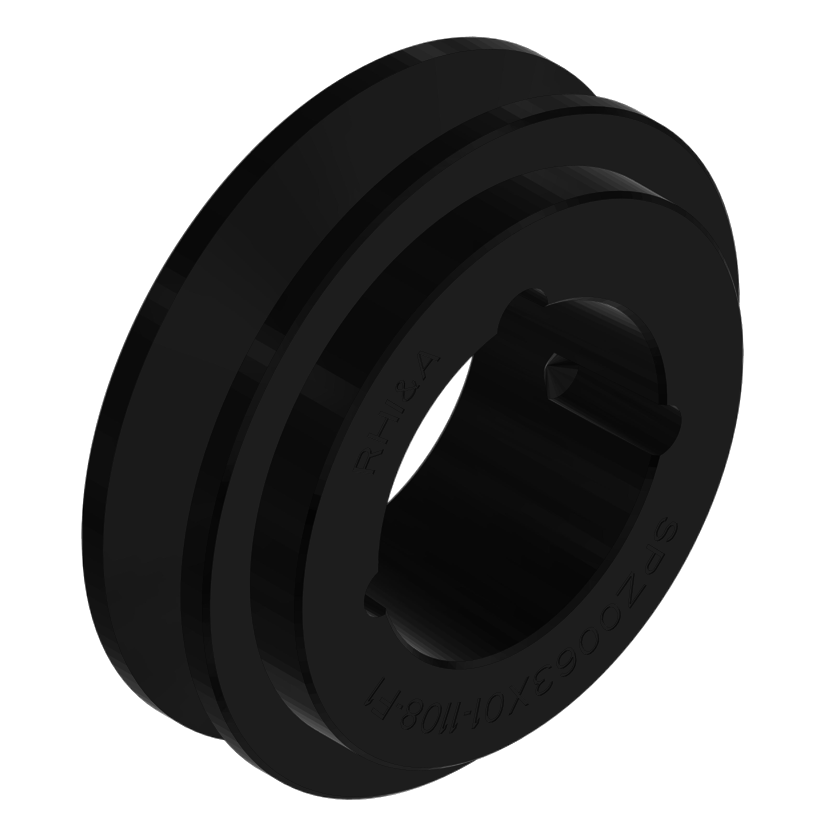

Puleggia per cinghia trapezoidale SPB0200x04-3020-F3

Designazione	Dimensione	Osservazione
P	200,00 mm	raggio effettivo
O	207,00 mm	diametro esterno
F	82,00 mm	Larghezza della puleggia
J	157,00 mm
K	15,50 mm
L	51,00 mm	diametro esterno
M	15,50 mm	Larghezza del mozzo
a	16,30 mm	massimo schienali con cinghia dentata larga
b	14,00 mm
c	12,50 mm
d	19,00 mm
e	12,50 mm
f	3,50 mm
h	17,50 mm	profondità massima del battistrada
m	16,30 mm
s	13,00 mm
n	14,00 mm
α	38 °

Designazione	Dimensione	Osservazione
	4	Numero di scanalature

Designazione	Dimensione
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0112x04-2012-F8	112,00	119,00	-	82,00	72,00	50,00	32,00	-	-	16,30	13,00	14,00	34
SPB0125x04-2012-F3	125,00	132,00	-	82,00	82,00	25,00	32,00	25,00	-	16,30	13,00	14,00	34
SPB0132x04-2012-F3	132,00	139,00	-	82,00	89,00	25,00	32,00	25,00	-	16,30	13,00	14,00	34
SPB0140x04-2517-F3	140,00	147,00	-	82,00	100,00	18,50	45,00	18,50	-	16,30	13,00	14,00	34
SPB0150x04-2517-F3	150,00	157,00	-	82,00	107,00	18,50	45,00	18,50	-	16,30	13,00	14,00	34
SPB0160x04-2517-F3	160,00	167,00	-	82,00	117,00	18,50	45,00	18,50	-	16,30	13,00	14,00	34
SPB0170x04-2517-F3	170,00	177,00	-	82,00	127,00	18,50	45,00	18,50	-	16,30	13,00	14,00	34
SPB0180x04-2517-F3	180,00	187,00	-	82,00	137,00	18,50	45,00	18,50	-	16,30	13,00	14,00	34
SPB0190x04-2517-F3	190,00	197,00	-	82,00	147,00	18,50	45,00	18,50	-	16,30	13,00	14,00	34
SPB0200x04-3020-F3	200,00	207,00	-	82,00	157,00	15,50	51,00	15,50	-	16,30	13,00	14,00	38
SPB0212x04-3020-F3	212,00	219,00	-	82,00	169,00	15,50	51,00	15,50	-	16,30	13,00	14,00	38
SPB0224x04-3020-F3	224,00	231,00	-	82,00	181,00	15,50	51,00	15,50	-	16,30	13,00	14,00	38
SPB0236x04-3020-F3	236,00	243,00	-	82,00	193,00	15,50	51,00	15,50	-	16,30	13,00	14,00	38
SPB0250x04-3020-F6	250,00	257,00	25,00	82,00	207,00	15,50	51,00	15,50	144,00	16,30	13,00	14,00	38
SPB0280x04-3020-F6	280,00	287,00	25,00	82,00	237,00	15,50	51,00	15,50	144,00	16,30	13,00	14,00	38
SPB0315x04-3535-F7	315,00	322,00	25,00	82,00	272,00	3,50	89,00	3,50	175,00	16,30	13,00	14,00	38
SPB0335x04-3535-F7	335,00	342,00	25,00	82,00	292,00	3,50	89,00	3,50	175,00	16,30	13,00	14,00	38
SPB0355x04-3535-F7	355,00	362,00	25,00	82,00	312,00	3,50	89,00	3,50	175,00	16,30	13,00	14,00	38
SPB0400x04-3535-F4	400,00	407,00	-	82,00	357,00	3,50	89,00	3,50	175,00	16,30	13,00	14,00	38
SPB0450x04-3535-F4	450,00	457,00	-	82,00	407,00	-	89,00	7,00	175,00	16,30	13,00	14,00	38
SPB0500x04-3535-F4	500,00	507,00	-	82,00	457,00	-	89,00	7,00	175,00	16,30	13,00	14,00	38
SPB0560x04-3535-F4	560,00	567,00	-	82,00	517,00	-	89,00	7,00	175,00	16,30	13,00	14,00	38
SPB0630x04-3535-F4	630,00	637,00	-	82,00	587,00	-	89,00	7,00	175,00	16,30	13,00	14,00	38
SPB0710x04-3535-F4	710,00	717,00	-	82,00	664,00	3,50	89,00	3,50	175,00	16,30	13,00	14,00	38
SPB0800x04-4040-F4	800,00	807,00	-	82,00	754,00	10,00	102,00	10,00	210,00	16,30	13,00	14,00	38
SPB0900x04-4040-F4	900,00	907,00	-	82,00	854,00	10,00	102,00	10,00	210,00	16,30	13,00	14,00	38
SPB1000x04-4040-F4	1.000,00	1.007,00	-	82,00	954,00	10,00	102,00	16,00	210,00	16,30	13,00	14,00	38
SPB1250x04-4545-F4	1.250,00	1.257,00	-	82,00	1.204,00	16,00	114,00	16,00	210,00	16,30	13,00	14,00	38

Designazione	Dimensione
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0200x01-2012-F7	200,00	207,00	15,00	25,00	157,00	3,50	32,00	3,50	104,00	16,30	13,00	14,00	38
SPB0200x02-2517-F1	200,00	207,00	-	44,00	-	-	45,00	1,00	117,00	16,30	13,00	14,00	38
SPB0200x03-2517-F2	200,00	207,00	-	63,00	157,00	-	45,00	18,00	-	16,30	13,00	14,00	38
SPB0200x04-3020-F3	200,00	207,00	-	82,00	157,00	15,50	51,00	15,50	-	16,30	13,00	14,00	38
SPB0200x05-3020-F3	200,00	207,00	-	101,00	157,00	25,00	51,00	25,00	-	16,30	13,00	14,00	38
SPB0200x06-3020-F3	200,00	207,00	-	120,00	157,00	34,50	51,00	34,50	-	16,30	13,00	14,00	38
SPB0200x08-3535-F3	200,00	207,00	-	158,00	157,00	34,50	89,00	34,50	-	16,30	13,00	14,00	38
