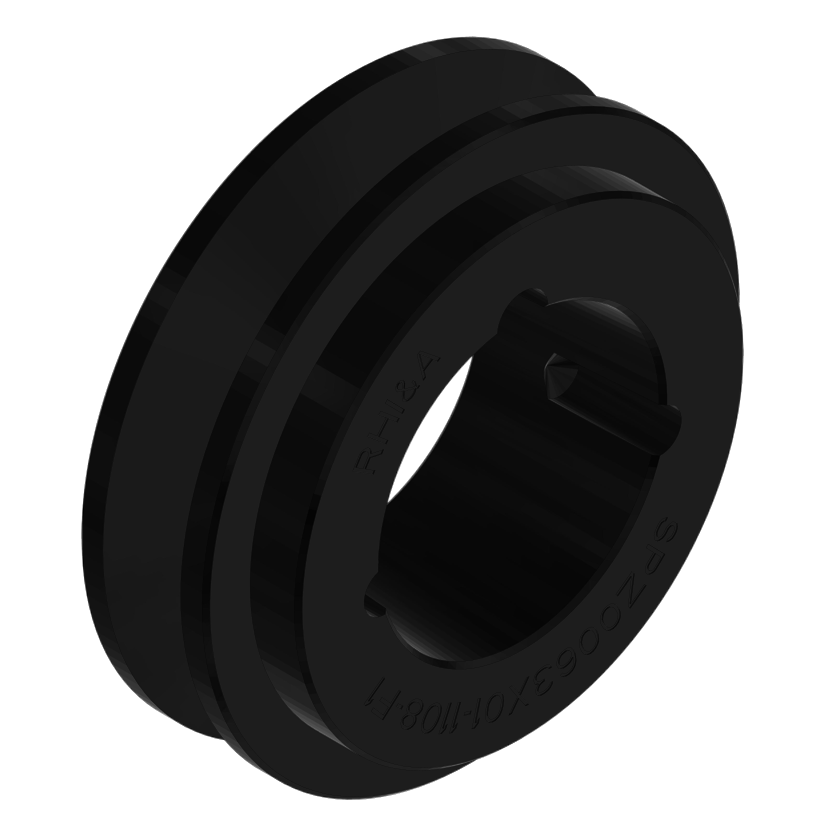

Polea de correa trapezoidal SPZ0140x06-2517-F2
Dimensiones principales para SPZ0140x06-2517-F2
| Designación | Dimensión | Observación |
|---|---|---|
| P | 140,00 mm | radio efectivo |
| O | 144,00 mm | diámetro externo |
| F | 76,00 mm | Ancho de polea |
| J | 111,00 mm | |
| L | 45,00 mm | diámetro externo |
| M | 31,00 mm | Ancho del cubo |
| a | 9,70 mm | máx. respaldos de correa dentada ancha |
| b | 8,50 mm | |
| c | 8,00 mm | |
| d | 12,00 mm | |
| e | 8,00 mm | |
| f | 2,00 mm | |
| h | 11,00 mm | profundidad máx. |
| m | 9,70 mm | |
| s | 8,00 mm | |
| n | 8,50 mm | |
| α | 38 ° |
Datos de rendimiento para SPZ0140x06-2517-F2
| Designación | Dimensión | Observación |
|---|---|---|
| 6 | Número de ranuras |
Otros tamaños de SPZ0140x06-2517-F2 serie SPZ6 (25)
| Designación | Dimensión | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | O | E | F | J | K | L | M | N | m | s | n | α | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | |
| SPZ0090x06-1610-F8 | 90,00 | 94,00 | - | 76,00 | 61,00 | 51,00 | 25,00 | - | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0095x06-1610-F8 | 95,00 | 99,00 | - | 76,00 | 66,00 | 51,00 | 25,00 | - | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0100x06-2012-F8 | 100,00 | 104,00 | - | 76,00 | 71,00 | 44,00 | 32,00 | - | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0106x06-2012-F8 | 106,00 | 110,00 | - | 76,00 | 76,00 | 44,00 | 32,00 | - | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0112x06-2012-F8 | 112,00 | 116,00 | - | 76,00 | 83,00 | 44,00 | 32,00 | - | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0118x06-2517-F8 | 118,00 | 122,00 | - | 76,00 | 90,00 | 31,00 | 45,00 | - | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0125x06-2517-F8 | 125,00 | 129,00 | - | 76,00 | 96,00 | 31,00 | 45,00 | - | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0132x06-2517-F8 | 132,00 | 136,00 | - | 76,00 | 103,00 | 31,00 | 45,00 | - | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0140x06-2517-F2 | 140,00 | 144,00 | - | 76,00 | 111,00 | - | 45,00 | 31,00 | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0150x06-2517-F2 | 150,00 | 154,00 | - | 76,00 | 121,00 | - | 45,00 | 31,00 | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0160x06-2517-F2 | 160,00 | 164,00 | - | 76,00 | 131,00 | - | 45,00 | 31,00 | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0170x06-2517-F2 | 170,00 | 174,00 | - | 76,00 | 141,00 | - | 45,00 | 31,00 | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0180x06-2517-F3 | 180,00 | 184,00 | - | 76,00 | 151,00 | 15,50 | 45,00 | 15,50 | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0190x06-2517-F3 | 190,00 | 194,00 | - | 76,00 | 161,00 | 15,50 | 45,00 | 15,50 | 124,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0200x06-2517-F3 | 200,00 | 204,00 | - | 76,00 | 171,00 | 15,50 | 45,00 | 15,50 | 124,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0224x06-2517-F6 | 224,00 | 228,00 | 26,00 | 76,00 | 195,00 | 15,50 | 45,00 | 15,50 | 124,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0250x06-2517-F6 | 250,00 | 254,00 | 26,00 | 76,00 | 221,00 | 15,50 | 45,00 | 15,50 | 124,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0280x06-2517-F6 | 280,00 | 284,00 | 15,00 | 76,00 | 251,00 | 15,50 | 45,00 | 15,50 | 124,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0315x06-2517-F6 | 315,00 | 319,00 | 15,00 | 76,00 | 286,00 | 15,50 | 45,00 | 15,50 | 124,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0355x06-2517-F5 | 355,00 | 359,00 | - | 76,00 | 326,00 | 15,50 | 45,00 | 15,50 | 124,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0400x06-3030-F5 | 400,00 | 404,00 | - | 76,00 | 371,00 | - | 76,00 | - | 146,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0450x06-3030-F5 | 450,00 | 454,00 | - | 76,00 | 421,00 | - | 76,00 | - | 146,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0500x06-3030-F5 | 500,00 | 504,00 | - | 76,00 | 471,00 | - | 76,00 | - | 146,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0630x06-3535-F4 | 630,00 | 634,00 | - | 76,00 | 601,00 | 6,50 | 89,00 | 6,50 | 175,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0800x06-3535-F4 | 800,00 | 804,00 | - | 76,00 | 771,00 | 6,50 | 89,00 | 6,50 | 178,00 | 9,70 | 8,00 | 8,50 | 38 |
Variantes de SPZ0140x06-2517-F2 (7)
| Designación | Dimensión | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | O | E | F | J | K | L | M | N | m | s | n | α | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | |
| SPZ0140x01-1610-F1 | 140,00 | 144,00 | - | 16,00 | - | - | 25,00 | 9,00 | 92,00 | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0140x02-1610-F8 | 140,00 | 144,00 | - | 28,00 | 111,00 | 3,00 | 25,00 | - | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0140x03-2012-F2 | 140,00 | 144,00 | - | 40,00 | 111,00 | - | 32,00 | 8,00 | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0140x04-2012-F2 | 140,00 | 144,00 | - | 52,00 | 111,00 | - | 32,00 | 20,00 | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0140x05-2517-F2 | 140,00 | 144,00 | - | 64,00 | 111,00 | - | 45,00 | 19,00 | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0140x06-2517-F2 | 140,00 | 144,00 | - | 76,00 | 111,00 | - | 45,00 | 31,00 | - | 9,70 | 8,00 | 8,50 | 38 |
| SPZ0140x08-2517-F3 | 140,00 | 144,00 | - | 100,00 | 111,00 | 27,50 | 45,00 | 27,50 | - | 9,70 | 8,00 | 8,50 | 38 |
Accesorios para SPZ0140x06-2517-F2 (20)
| Tipo | Designación | Marca | Designación completa |
|---|---|---|---|
| TB2517-016 | casquillo cónico | HFH | casquillo cónico TB2517-016 |
| TB2517-018 | casquillo cónico | HFH | casquillo cónico TB2517-018 |
| TB2517-019 | casquillo cónico | HFH | casquillo cónico TB2517-019 |
| TB2517-020 | casquillo cónico | HFH | casquillo cónico TB2517-020 |
| TB2517-022 | casquillo cónico | HFH | casquillo cónico TB2517-022 |
| TB2517-024 | casquillo cónico | HFH | casquillo cónico TB2517-024 |
| TB2517-025 | casquillo cónico | HFH | casquillo cónico TB2517-025 |
| TB2517-028 | casquillo cónico | HFH | casquillo cónico TB2517-028 |
| TB2517-030 | casquillo cónico | HFH | casquillo cónico TB2517-030 |
| TB2517-032 | casquillo cónico | HFH | casquillo cónico TB2517-032 |
| TB2517-035 | casquillo cónico | HFH | casquillo cónico TB2517-035 |
| TB2517-038 | casquillo cónico | HFH | casquillo cónico TB2517-038 |
| TB2517-040 | casquillo cónico | HFH | casquillo cónico TB2517-040 |
| TB2517-042 | casquillo cónico | HFH | casquillo cónico TB2517-042 |
| TB2517-045 | casquillo cónico | HFH | casquillo cónico TB2517-045 |
| TB2517-048 | casquillo cónico | HFH | casquillo cónico TB2517-048 |
| TB2517-050 | casquillo cónico | HFH | casquillo cónico TB2517-050 |
| TB2517-055 | casquillo cónico | HFH | casquillo cónico TB2517-055 |
| TB2517-060 | casquillo cónico | HFH | casquillo cónico TB2517-060 |
Marcas alternativas para SPZ0140x06-2517-F2 (1)
| Nombre | Marca | Webshop | Aviso |
|---|---|---|---|
| SPZ0140x06-2517-F2 | HFH | Calidad premium, marca de casa |
Características del producto para SPZ0140x06-2517-F2 (0)
