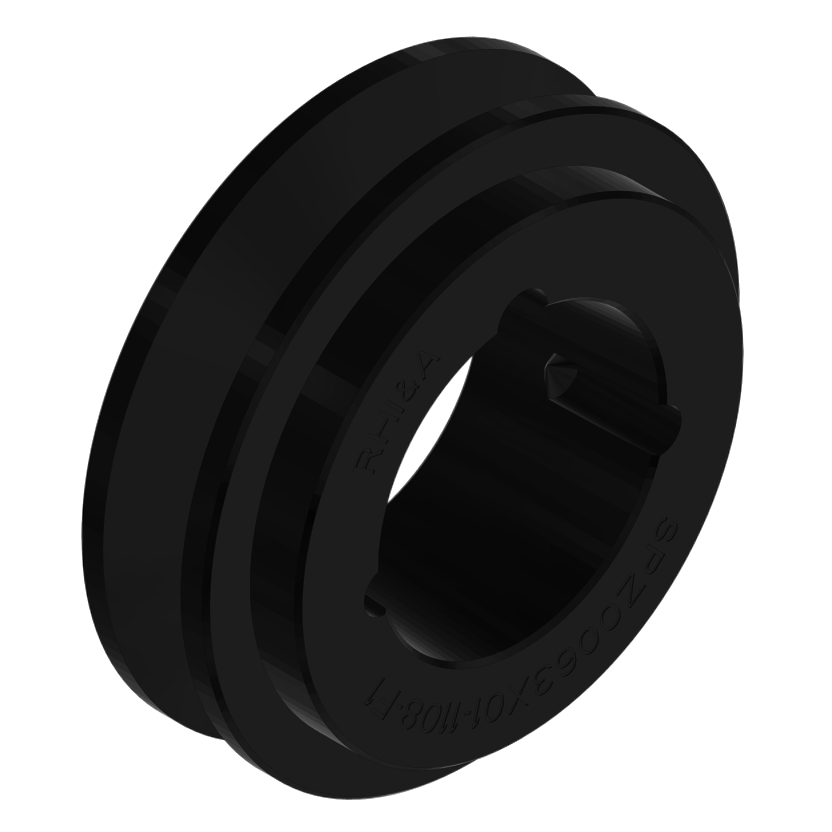

V-Belt Pulley SPA0125x03-2012-F2
Main dimensions for SPA0125x03-2012-F2
| Designation | Dimension | Remark |
|---|---|---|
| P | 125.00 mm | effective radius |
| O | 130.50 mm | outer diameter |
| F | 50.00 mm | Pulley width |
| J | 91.00 mm | |
| L | 32.00 mm | width |
| M | 18.00 mm | Width of the hub |
| a | 12.70 mm | max. wide toothed belt backs |
| b | 11.00 mm | |
| c | 10.00 mm | |
| d | 15.00 mm | |
| e | 10.00 mm | |
| f | 2.80 mm | |
| h | 13.80 mm | max. tread depth |
| m | 12.70 mm | |
| s | 10.00 mm | |
| n | 11.00 mm | |
| α | 38 ° |
Performance data for SPA0125x03-2012-F2
| Designation | Dimension | Remark |
|---|---|---|
| 3 | Number of grooves |
Other sizes of SPA0125x03-2012-F2 series SPA3 (32)
| Designation | Dimension | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | O | E | F | J | K | L | M | N | m | s | n | α | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | |
| SPA0075x03-1108-F8 | 75,00 | 80,50 | - | 50,00 | 44,00 | 28,00 | 22,00 | - | - | 12,70 | 10,00 | 11,00 | 34 |
| SPA0080x03-1210-F8 | 80,00 | 85,50 | - | 50,00 | 50,00 | 25,00 | 25,00 | - | - | 12,70 | 10,00 | 11,00 | 34 |
| SPA0085x03-1210-F8 | 85,00 | 90,50 | - | 50,00 | 55,00 | 25,00 | 25,00 | - | - | 12,70 | 10,00 | 11,00 | 34 |
| SPA0090x03-1610-F8 | 90,00 | 95,50 | - | 50,00 | 59,00 | 25,00 | 25,00 | - | - | 12,70 | 10,00 | 11,00 | 34 |
| SPA0095x03-1610-F8 | 95,00 | 100,50 | - | 50,00 | 63,00 | 25,00 | 25,00 | - | - | 12,70 | 10,00 | 11,00 | 34 |
| SPA0100x03-1610-F2 | 100,00 | 105,50 | - | 50,00 | 66,00 | - | 25,00 | 25,00 | - | 12,70 | 10,00 | 11,00 | 34 |
| SPA0106x03-1610-F2 | 106,00 | 111,50 | - | 50,00 | 72,00 | - | 25,00 | 25,00 | - | 12,70 | 10,00 | 11,00 | 34 |
| SPA0112x03-2012-F8 | 112,00 | 117,50 | - | 50,00 | 78,00 | 18,00 | 32,00 | - | - | 12,70 | 10,00 | 11,00 | 34 |
| SPA0118x03-2012-F2 | 118,00 | 123,50 | - | 50,00 | 84,00 | - | 32,00 | 18,00 | - | 12,70 | 10,00 | 11,00 | 34 |
| SPA0125x03-2012-F2 | 125,00 | 130,50 | - | 50,00 | 91,00 | - | 32,00 | 18,00 | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0132x03-2012-F2 | 132,00 | 137,50 | - | 50,00 | 98,00 | - | 32,00 | 18,00 | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0140x03-2517-F8 | 140,00 | 145,50 | - | 50,00 | 106,00 | 5,00 | 45,00 | - | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0150x03-2517-F8 | 150,00 | 155,50 | - | 50,00 | 116,00 | 5,00 | 45,00 | - | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0160x03-2517-F8 | 160,00 | 165,50 | - | 50,00 | 125,00 | 5,00 | 45,00 | - | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0180x03-2517-F8 | 180,00 | 185,50 | - | 50,00 | 146,00 | 5,00 | 45,00 | - | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0190x03-2517-F8 | 190,00 | 195,50 | - | 50,00 | 156,00 | 5,00 | 45,00 | - | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0200x03-2517-F6 | 200,00 | 205,50 | 20,00 | 50,00 | 165,00 | 2,50 | 45,00 | 2,50 | 123,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0212x03-2517-F6 | 212,00 | 217,50 | 20,00 | 50,00 | 177,00 | 2,50 | 45,00 | 2,50 | 123,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0224x03-2517-F6 | 224,00 | 229,50 | 20,00 | 50,00 | 189,00 | 2,50 | 45,00 | 2,50 | 124,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0236x03-2517-F6 | 236,00 | 241,50 | 20,00 | 50,00 | 202,00 | 2,50 | 45,00 | 2,50 | 124,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0250x03-2517-F6 | 250,00 | 255,50 | 20,00 | 50,00 | 215,00 | 2,50 | 45,00 | 2,50 | 124,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0280x03-2517-F6 | 280,00 | 285,50 | 20,00 | 50,00 | 245,00 | 2,50 | 45,00 | 2,50 | 124,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0300x03-3020-F4 | 300,00 | 305,50 | - | 50,00 | 265,00 | 0,50 | 51,00 | 0,50 | 146,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0315x03-3020-F4 | 315,00 | 320,50 | - | 50,00 | 280,00 | 0,50 | 51,00 | 0,50 | 159,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0355x03-3020-F4 | 355,00 | 360,50 | - | 50,00 | 320,00 | 0,50 | 51,00 | 0,50 | 159,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0400x03-3020-F4 | 400,00 | 405,50 | - | 50,00 | 365,00 | - | 51,00 | 1,00 | 159,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0450x03-3020-F4 | 450,00 | 455,50 | - | 50,00 | 415,00 | - | 51,00 | 1,00 | 159,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0500x03-3020-F4 | 500,00 | 505,50 | - | 50,00 | 465,00 | - | 51,00 | 1,00 | 159,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0560x03-3020-F4 | 560,00 | 565,50 | - | 50,00 | 525,00 | - | 51,00 | 1,00 | 150,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0630x03-3020-F4 | 630,00 | 635,50 | - | 50,00 | 595,00 | - | 51,00 | 1,00 | 150,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0800x03-3535-F4 | 800,00 | 805,50 | - | 50,00 | 765,00 | 19,50 | 89,00 | 19,50 | 175,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA1000x03-3535-F4 | 1.000,00 | 1.005,50 | - | 50,00 | 965,00 | 19,50 | 89,00 | 19,50 | 175,00 | 12,70 | 10,00 | 11,00 | 38 |
Variants of SPA0125x03-2012-F2 (6)
| Designation | Dimension | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | O | E | F | J | K | L | M | N | m | s | n | α | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | |
| SPA0125x01-1610-F1 | 125,00 | 130,50 | - | 20,00 | - | - | 25,00 | 5,00 | 92,00 | 12,70 | 10,00 | 11,00 | 38 |
| SPA0125x02-1610-F8 | 125,00 | 130,50 | - | 35,00 | 91,00 | 10,00 | 25,00 | - | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0125x03-2012-F2 | 125,00 | 130,50 | - | 50,00 | 91,00 | - | 32,00 | 18,00 | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0125x04-2012-F2 | 125,00 | 130,50 | - | 65,00 | 91,00 | - | 32,00 | 33,00 | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0125x05-2012-F3 | 125,00 | 130,50 | - | 80,00 | 91,00 | 24,00 | 32,00 | 24,00 | - | 12,70 | 10,00 | 11,00 | 38 |
| SPA0125x06-2012-F3 | 125,00 | 130,50 | - | 95,00 | 91,00 | 31,50 | 32,00 | 31,50 | - | 12,70 | 10,00 | 11,00 | 38 |
Accessories to SPA0125x03-2012-F2 (19)
| Type | Designation | Brand | Full designation |
|---|---|---|---|
| TB2012-014 | Taper bush | HFH | Taper bush TB2012-014 |
| TB2012-016 | Taper bush | HFH | Taper bush TB2012-016 |
| TB2012-018 | Taper bush | HFH | Taper bush TB2012-018 |
| TB2012-019 | Taper bush | HFH | Taper bush TB2012-019 |
| TB2012-020 | Taper bush | HFH | Taper bush TB2012-020 |
| TB2012-022 | Taper bush | HFH | Taper bush TB2012-022 |
| TB2012-024 | Taper bush | HFH | Taper bush TB2012-024 |
| TB2012-025 | Taper bush | HFH | Taper bush TB2012-025 |
| TB2012-028 | Taper bush | HFH | Taper bush TB2012-028 |
| TB2012-030 | Taper bush | HFH | Taper bush TB2012-030 |
| TB2012-032 | Taper bush | HFH | Taper bush TB2012-032 |
| TB2012-035 | Taper bush | HFH | Taper bush TB2012-035 |
| TB2012-038 | Taper bush | HFH | Taper bush TB2012-038 |
| TB2012-040 | Taper bush | HFH | Taper bush TB2012-040 |
| TB2012-042 | Taper bush | HFH | Taper bush TB2012-042 |
| TB2012-045 | Taper bush | HFH | Taper bush TB2012-045 |
| TB2012-048 | Taper bush | HFH | Taper bush TB2012-048 |
| TB2012-050 | Taper bush | HFH | Taper bush TB2012-050 |
Alternate brands for SPA0125x03-2012-F2 (1)
| Name | Brand | Webshop | Notice |
|---|---|---|---|
| SPA0125x03-2012-F2 | HFH | Premium quality, house brand |
Product features for SPA0125x03-2012-F2 (0)
No more data could be loaded.
Für dieses Produkt ist ein 3D-Model verfügbar
Our 3D models serve as visual support and are created with great care and the information is checked for accuracy. However, no liability can be accepted for any incorrect or incomplete information. The release of step files is reserved exclusively for corporate customers. To request a step file, please use the step file request link.
3D WebGL
Step-file
Variants of SPA0125x03-2012-F2 (25)
All statements without guarantee. Please note the following product information
