Sprocket KR12B-1-Z022
Main dimensions for KR12B-1-Z022
| Designation | Dimension | Remark |
|---|---|---|
| z | 22 | number of teeth |
| pt | 3/4" 19.05 mm |
Pitch (inch) - Dimensions for roller chain Pitch (metric) - Dimensions for roller chain |
| b1 | 7/16" 11.68 mm |
Internal width (inch) - Dimensions for roller chain Internal width (metric) - Dimensions for roller chain |
| d1 | 12.07 mm | Roller diameter - Dimensions for roller chain |
| Dk | 141.80 mm | Tip diameter (gearing) |
| Dt | 133.86 mm | Pitch circle diameter (gearing) |
| Dn | 90.00 mm | Hub diameter |
| D | 20.00 mm | Diameter of pilot hole |
| L | 40.00 mm | overall length |
| C | 2.00 mm | Radius width |
| r | 19.00 mm | Gear radius |
| Zb | 11.10 mm | Tooth width |
Performance data for KR12B-1-Z022
| Designation | Dimension | Remark |
|---|
Other sizes of KR12B-1-Z022 series KR12B-1 (57)
| Designation | Dimension | Roller chain | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| z | Dk | Dt | Dn | D | L | r | C | Zb | h2 | h3 | p | b1 | d1 | |||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | inch | mm | inch | mm | ||
| KR12B-1-Z008 | 8 | 57,60 | 49,78 | 31,00 | 12,00 | 30,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z009 | 9 | 62,00 | 55,70 | 37,00 | 12,00 | 30,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z010 | 10 | 69,00 | 61,64 | 42,00 | 12,00 | 30,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z011 | 11 | 75,00 | 67,61 | 46,00 | 14,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z012 | 12 | 81,50 | 73,60 | 52,00 | 14,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z013 | 13 | 87,50 | 79,59 | 58,00 | 14,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z014 | 14 | 93,60 | 85,61 | 64,00 | 14,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z015 | 15 | 99,80 | 91,63 | 70,00 | 14,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z016 | 16 | 105,50 | 97,65 | 75,00 | 16,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z017 | 17 | 111,50 | 103,67 | 80,00 | 16,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z018 | 18 | 118,00 | 109,71 | 80,00 | 16,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z019 | 19 | 124,20 | 115,75 | 80,00 | 16,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z020 | 20 | 129,70 | 121,78 | 80,00 | 16,00 | 35,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z021 | 21 | 136,00 | 127,82 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z022 | 22 | 141,80 | 133,86 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z023 | 23 | 149,00 | 139,90 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z024 | 24 | 153,90 | 145,94 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z025 | 25 | 160,00 | 152,00 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z026 | 26 | 165,90 | 158,04 | 95,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z027 | 27 | 172,30 | 164,09 | 95,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z028 | 28 | 178,00 | 170,13 | 95,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z029 | 29 | 184,10 | 176,19 | 95,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z030 | 30 | 190,50 | 182,25 | 95,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z031 | 31 | 196,30 | 188,31 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z032 | 32 | 203,30 | 194,35 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z033 | 33 | 209,30 | 200,40 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z034 | 34 | 214,60 | 206,46 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z035 | 35 | 221,00 | 212,52 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z036 | 36 | 226,80 | 218,58 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z037 | 37 | 232,90 | 224,64 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z038 | 38 | 239,00 | 230,69 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z039 | 39 | 245,10 | 236,75 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z040 | 40 | 251,30 | 242,81 | 100,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z041 | 41 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z042 | 42 | 264,50 | 254,93 | 118,00 | 25,00 | 61,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z043 | 43 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z044 | 44 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z045 | 45 | 282,50 | 273,10 | 118,00 | 25,00 | 61,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z046 | 46 | 287,90 | 279,16 | 118,00 | 25,00 | 61,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z047 | 47 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z048 | 48 | 300,10 | 291,27 | 118,00 | 25,00 | 61,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z049 | 49 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z050 | 50 | 312,30 | 303,39 | 118,00 | 25,00 | 61,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z051 | 51 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z052 | 52 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z053 | 53 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z054 | 54 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z055 | 55 | 342,70 | 333,70 | 118,00 | 25,00 | 61,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z056 | 56 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z057 | 57 | 355,40 | 345,81 | 118,00 | - | 61,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z058 | 58 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z060 | 60 | 373,00 | 363,99 | 118,00 | 25,00 | 61,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z070 | 70 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z072 | 72 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z076 | 76 | 469,90 | 460,99 | 118,00 | 30,00 | 61,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z095 | 95 | 585,10 | 576,17 | 133,00 | 30,00 | 62,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z114 | 114 | - | - | - | - | - | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
Variants of KR12B-1-Z022 (8)
| Designation | Dimension | Roller chain | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| z | Dk | Dt | Dn | D | L | r | C | Zb | h2 | h3 | p | b1 | d1 | |||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | inch | mm | inch | mm | ||

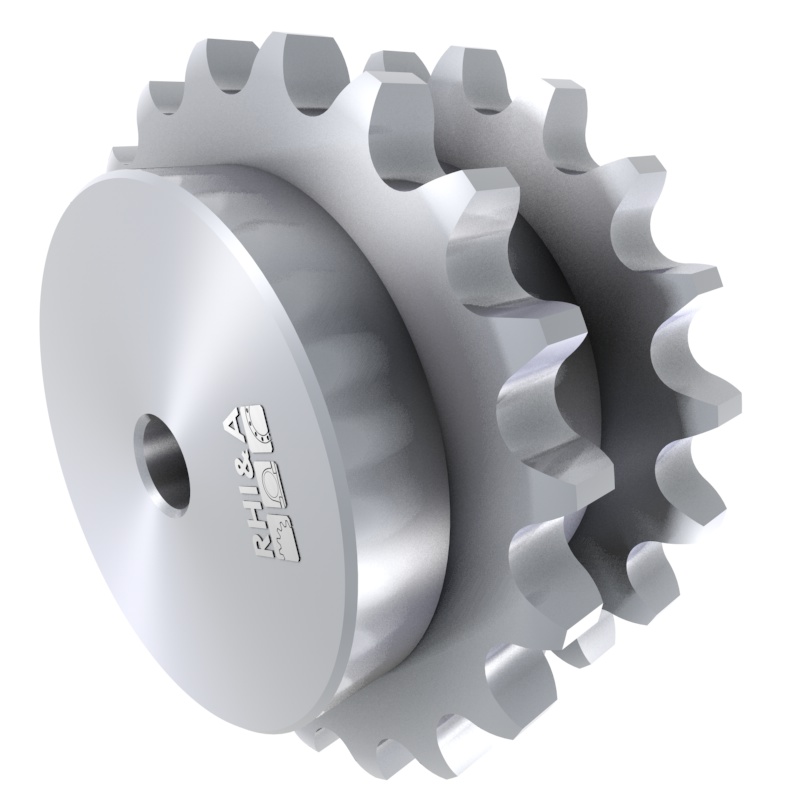

| DKR12B-Z022-022 | 22 | 141,80 | 133,86 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z022 | 22 | 141,80 | 133,86 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z022-2517 | 22 | 141,80 | 133,86 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z022-45HRC | 22 | 141,80 | 133,86 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-1-Z022-AISI304 | 22 | 141,80 | 133,86 | 90,00 | 20,00 | 40,00 | 19,00 | 2,00 | 11,10 | - | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-2-Z022 | 22 | 141,80 | 133,86 | 100,00 | 20,00 | 50,00 | 19,00 | 2,00 | 10,80 | 30,30 | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-2-Z022-2517 | 22 | 141,80 | 133,86 | 100,00 | 20,00 | 50,00 | 19,00 | 2,00 | 10,80 | 30,30 | - | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
| KR12B-3-Z022 | 22 | 141,80 | 133,86 | 100,00 | 20,00 | 70,00 | 19,00 | 2,00 | 10,80 | - | 49,80 | 19,05 | 3/4" | 11,68 | 7/16" | 12,07 |
Accessories to KR12B-1-Z022 (1)
| Type | Designation | Brand | Full designation |
|---|---|---|---|
| 12B-1 | Roller chain (Simplex) | HFH | Roller chain (Simplex) 12B-1 |
Alternate brands for KR12B-1-Z022 (1)
| Name | Brand | Webshop | Notice |
|---|---|---|---|
| KR12B-1-Z022 | HFH | Premium quality, house brand |
