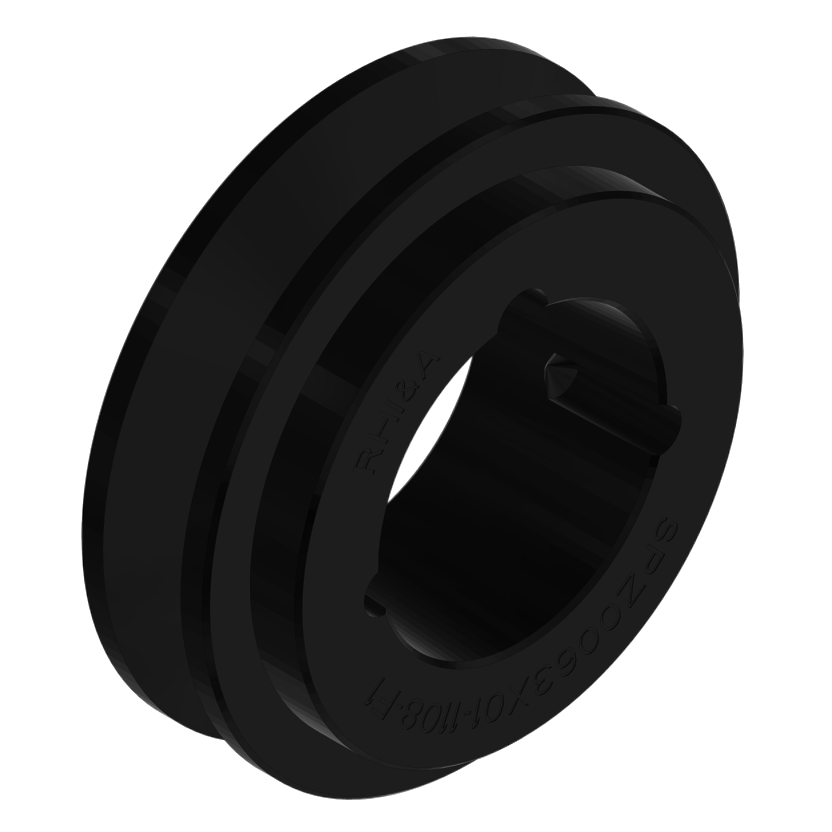

Řemenice klínového řemenu SPB0280x03-3020-F6

Označení	Dimenze	Poznámka
P	280,00 mm	efektivní rádius
O	287,00 mm	vnější průměr
E	20,00 mm
F	63,00 mm	Šířka kladky
J	237,00 mm
K	6,00 mm
L	51,00 mm	šířka
M	6,00 mm	Šířka náboje
N	144,00 mm	Vnější průměr náboje hřídele
a	16,30 mm	max. široká záda ozubeného řemene
b	14,00 mm
c	12,50 mm
d	19,00 mm
e	12,50 mm
f	3,50 mm
h	17,50 mm	max. hloubka dezénu
m	16,30 mm
s	13,00 mm
n	14,00 mm
α	38 °

Označení	Dimenze	Poznámka
	3	Počet drážek

Označení	Dimenze
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0100x03-1610-F8	100,00	107,00	-	63,00	62,00	38,00	25,00	-	-	16,30	13,00	14,00	34
SPB0106x03-1610-F8	106,00	113,00	-	63,00	67,00	38,00	25,00	-	-	16,30	13,00	14,00	34
SPB0112x03-1610-F8	112,00	119,00	-	63,00	72,00	38,00	25,00	-	-	16,30	13,00	14,00	34
SPB0118x03-1610-F2	118,00	125,00	-	63,00	78,00	-	25,00	38,00	-	16,30	13,00	14,00	34
SPB0125x03-2012-F2	125,00	132,00	-	63,00	82,00	-	32,00	31,00	-	16,30	13,00	14,00	34
SPB0132x03-2012-F2	132,00	139,00	-	63,00	89,00	-	32,00	31,00	-	16,30	13,00	14,00	34
SPB0140x03-2012-F2	140,00	147,00	-	63,00	97,00	-	32,00	31,00	-	16,30	13,00	14,00	34
SPB0150x03-2517-F2	150,00	157,00	-	63,00	107,00	-	45,00	18,00	-	16,30	13,00	14,00	34
SPB0160x03-2517-F2	160,00	167,00	-	63,00	117,00	-	45,00	18,00	-	16,30	13,00	14,00	34
SPB0170x03-2517-F2	170,00	177,00	-	63,00	127,00	-	45,00	18,00	-	16,30	13,00	14,00	34
SPB0180x03-2517-F2	180,00	187,00	-	63,00	137,00	-	45,00	18,00	-	16,30	13,00	14,00	34
SPB0190x03-2517-F2	190,00	197,00	-	63,00	147,00	-	45,00	18,00	-	16,30	13,00	14,00	34
SPB0200x03-2517-F2	200,00	207,00	-	63,00	157,00	-	45,00	18,00	-	16,30	13,00	14,00	38
SPB0212x03-2517-F6	212,00	219,00	15,00	63,00	169,00	-	45,00	18,00	117,00	16,30	13,00	14,00	38
SPB0224x03-2517-F6	224,00	231,00	15,00	63,00	181,00	-	45,00	18,00	117,00	16,30	13,00	14,00	38
SPB0236x03-2517-F6	236,00	243,00	15,00	63,00	193,00	-	45,00	18,00	117,00	16,30	13,00	14,00	38
SPB0250x03-3020-F6	250,00	257,00	20,00	63,00	207,00	-	51,00	12,00	144,00	16,30	13,00	14,00	38
SPB0280x03-3020-F6	280,00	287,00	20,00	63,00	237,00	6,00	51,00	6,00	144,00	16,30	13,00	14,00	38
SPB0300x03-3020-F6	300,00	307,00	20,00	63,00	257,00	6,00	51,00	6,00	144,00	16,30	13,00	14,00	38
SPB0315x03-3020-F6	315,00	322,00	20,00	63,00	272,00	6,00	51,00	6,00	144,00	16,30	13,00	14,00	38
SPB0335x03-3020-F6	335,00	342,00	20,00	63,00	292,00	6,00	51,00	6,00	144,00	16,30	13,00	14,00	38
SPB0355x03-3020-F6	355,00	362,00	15,00	63,00	312,00	6,00	51,00	6,00	144,00	16,30	13,00	14,00	38
SPB0400x03-3535-F4	400,00	407,00	-	63,00	357,00	13,00	89,00	13,00	175,00	16,30	13,00	14,00	38
SPB0450x03-3535-F4	450,00	457,00	-	63,00	407,00	-	89,00	26,00	175,00	16,30	13,00	14,00	38
SPB0500x03-3535-F4	500,00	507,00	-	63,00	457,00	-	89,00	26,00	175,00	16,30	13,00	14,00	38
SPB0560x03-3535-F4	560,00	567,00	-	63,00	517,00	-	89,00	26,00	175,00	16,30	13,00	14,00	38
SPB0630x03-3535-F4	630,00	637,00	-	63,00	587,00	-	89,00	26,00	175,00	16,30	13,00	14,00	38
SPB0710x03-3535-F4	710,00	717,00	-	63,00	664,00	13,00	89,00	13,00	175,00	16,30	13,00	14,00	38
SPB0800x03-3535-F4	800,00	807,00	-	63,00	754,00	13,00	89,00	13,00	175,00	16,30	13,00	14,00	38
SPB0900x03-3535-F4	900,00	907,00	-	63,00	854,00	13,00	89,00	13,00	175,00	16,30	13,00	14,00	38
SPB1000x03-4040-F4	1.000,00	1.007,00	-	63,00	954,00	19,50	102,00	19,50	210,00	16,30	13,00	14,00	38
SPB1250x03-4040-F4	1.250,00	1.257,00	-	63,00	1.204,00	19,50	102,00	19,50	210,00	16,30	13,00	14,00	38

Označení	Dimenze
	P	O	E	F	J	K	L	M	N	m	s	n	α
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
SPB0280x01-2012-F7	280,00	287,00	20,00	25,00	237,00	3,50	32,00	3,50	104,00	16,30	13,00	14,00	38
SPB0280x02-2517-F7	280,00	287,00	20,00	44,00	237,00	-	45,00	1,00	125,00	16,30	13,00	14,00	38
SPB0280x03-3020-F6	280,00	287,00	20,00	63,00	237,00	6,00	51,00	6,00	144,00	16,30	13,00	14,00	38
SPB0280x04-3020-F6	280,00	287,00	25,00	82,00	237,00	15,50	51,00	15,50	144,00	16,30	13,00	14,00	38
SPB0280x05-3535-F6	280,00	287,00	25,00	101,00	237,00	6,00	89,00	6,00	175,00	16,30	13,00	14,00	38
SPB0280x06-3535-F6	280,00	287,00	25,00	120,00	237,00	15,50	89,00	15,50	175,00	16,30	13,00	14,00	38
SPB0280x08-3535-F6	280,00	287,00	25,00	158,00	237,00	34,50	89,00	34,50	175,00	16,30	13,00	14,00	38

Pro tento produkt bylo identifikováno příslušenství, které vyžaduje výpočet nebo jiné parametry, které pro vaši aplikaci neznáme.
Identifikované příslušenství: Klínový řemen SPB. Výběr z nich najdete zde.

Typ	Označení	Značka	Úplné označení
TB3020-025	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-025
TB3020-028	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-028
TB3020-030	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-030
TB3020-032	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-032
TB3020-035	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-035
TB3020-038	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-038
TB3020-040	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-040
TB3020-042	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-042
TB3020-045	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-045
TB3020-048	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-048
TB3020-050	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-050
TB3020-055	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-055
TB3020-060	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-060
TB3020-065	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-065
TB3020-070	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-070
TB3020-075	Kuželové pouzdro	HFH	Kuželové pouzdro TB3020-075

název	Značka	Webshop	Oznámení
SPB0280x03-3020-F6	HFH		Prémiová kvalita, značka domu

Nebylo možné načíst žádná další data.

Naše 3D modely slouží jako vizuální podpora a jsou vytvářeny s velkou péčí a informace jsou kontrolovány z hlediska přesnosti. Nelze však přijmout žádnou odpovědnost za nesprávné nebo neúplné informace. Vydání souborů kroků je vyhrazeno výhradně pro firemní zákazníky. Chcete -li požádat o soubor kroku, použijte odkaz požadavku na soubor krok.
