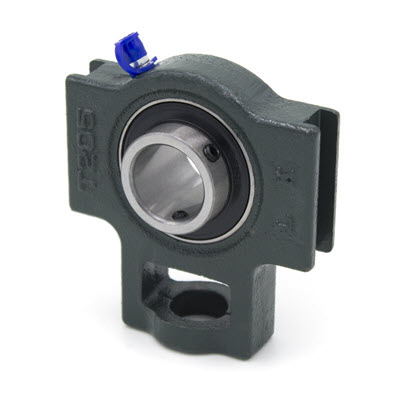

Unidade de rolamento de tensão SUCST207
Principais dimensões de acordo com padrões internacionais

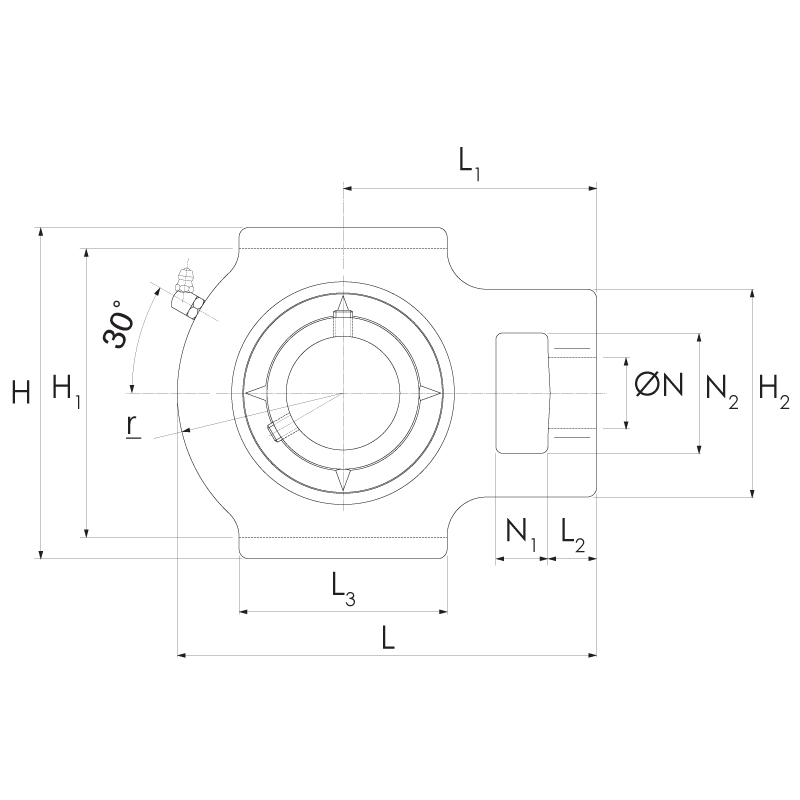

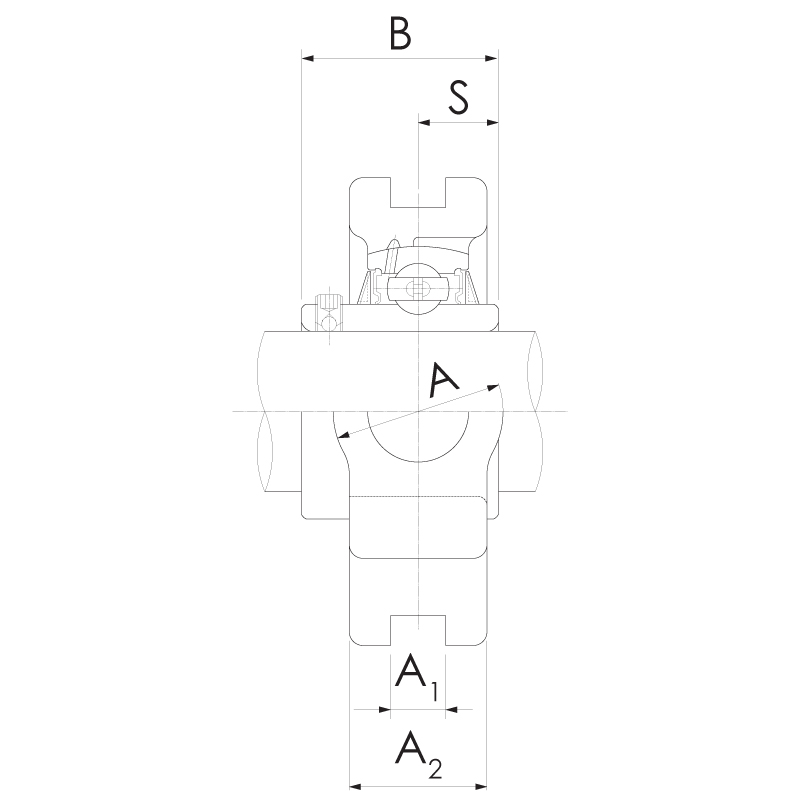

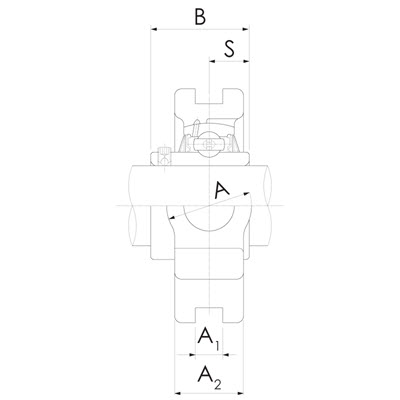

Principais dimensões para SUCST207
| Designação | Dimensão | Observação |
|---|---|---|
| d | 35,00 mm | Diâmetro do eixo |
| L | 129,00 mm | |
| L1 | 78,00 mm | |
| L2 | 15,00 mm | |
| L3 | 64,00 mm | |
| L4 | 129,00 mm | |
| H | 102,00 mm | |
| H1 | 89,00 mm | |
| H2 | 64,00 mm | |
| A | 37,00 mm | |
| A1 | 12,00 mm | |
| A2 | 30,00 mm | |
| A4 | 72,00 mm | |
| A5 | 80,00 mm | |
| N | 22,00 mm | |
| N1 | 16,00 mm | |
| N2 | 37,00 mm | |
| B | 42,90 mm | |
| S | 17,50 mm | |
| t1 | 8,00 mm | |
| t2 | 10,00 mm | |
| r | 51,00 mm |
Dados de desempenho para SUCST207
| Designação | Dimensão | Observação |
|---|---|---|
| 1,600 kg | Peso |
Outros tamanhos de SUCST207 Series SUCST200 (7)
| Designação | Dimensão | Componentes | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | A | A1 | A2 | B | S | r | L | L1 | L2 | L3 | L4 | N | N1 | N2 | H | H1 | H2 | Habitação | Consequência | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| SUCST204 | 20,00 | 32,00 | 12,00 | 21,00 | 31,00 | 12,70 | 33,00 | 94,00 | 61,00 | 12,00 | 51,00 | 97,00 | 19,00 | 16,00 | 32,00 | 89,00 | 76,00 | 51,00 | SS.T204 | SUC204 |
| SUCST205 | 25,00 | 32,00 | 12,00 | 24,00 | 34,10 | 14,30 | 35,00 | 97,00 | 62,00 | 12,00 | 51,00 | 100,50 | 19,00 | 16,00 | 32,00 | 89,00 | 76,00 | 51,00 | SS.T205 | SUC205 |
| SUCST206 | 30,00 | 37,00 | 12,00 | 28,00 | 38,10 | 15,90 | 43,00 | 113,00 | 70,00 | 12,00 | 57,00 | 113,50 | 22,00 | 16,00 | 37,00 | 102,00 | 89,00 | 56,00 | SS.T206 | SUC206 |
| SUCST207 | 35,00 | 37,00 | 12,00 | 30,00 | 42,90 | 17,50 | 51,00 | 129,00 | 78,00 | 15,00 | 64,00 | 129,00 | 22,00 | 16,00 | 37,00 | 102,00 | 89,00 | 64,00 | SS.T207 | SUC207 |
| SUCST208 | 40,00 | 49,00 | 16,00 | 33,00 | 49,20 | 19,00 | 56,00 | 144,00 | 88,00 | 18,00 | 83,00 | 144,00 | 29,00 | 19,00 | 49,00 | 114,00 | 102,00 | 83,00 | SS.T208 | SUC208 |
| SUCST209 | 45,00 | 49,00 | 16,00 | 35,00 | 49,20 | 19,00 | 57,00 | 145,00 | 88,00 | 18,00 | 83,00 | 145,50 | 29,00 | 19,00 | 49,00 | 117,00 | 102,00 | 83,00 | SS.T209 | SUC209 |
| SUCST210 | 50,00 | 49,00 | 16,00 | 37,00 | 51,60 | 19,00 | 59,00 | 151,00 | 92,00 | 18,00 | 86,00 | 152,00 | 29,00 | 19,00 | 49,00 | 117,00 | 102,00 | 83,00 | SS.T210 | SUC210 |
Variantes de SUCST207 (3)
| Designação | Dimensão | Componentes | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | A | A1 | A2 | B | S | r | L | L1 | L2 | L3 | L4 | N | N1 | N2 | H | H1 | H2 | Habitação | Consequência | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| UCT207 | 35,00 | 37,00 | 12,00 | 30,00 | 42,90 | 17,50 | 51,00 | 129,00 | 78,00 | 15,00 | 64,00 | 129,00 | 22,00 | 16,00 | 37,00 | 102,00 | 89,00 | 64,00 | GG.T207 | UC207 |
| SUCST207 | 35,00 | 37,00 | 12,00 | 30,00 | 42,90 | 17,50 | 51,00 | 129,00 | 78,00 | 15,00 | 64,00 | 129,00 | 22,00 | 16,00 | 37,00 | 102,00 | 89,00 | 64,00 | SS.T207 | SUC207 |
| SUCTT207 | 35,00 | 37,00 | 12,00 | 30,00 | 42,90 | 17,50 | 51,00 | 129,00 | 78,00 | 15,00 | 64,00 | 129,00 | 22,00 | 16,00 | 37,00 | 102,00 | 89,00 | 64,00 | TT.T207 | SUC207 |
Acessórios para SUCST207 (0)
Não foi possível carregar mais dados.
Marcas alternativas para SUCST207 (1)
| Nome | Marca | WebShop | Perceber |
|---|---|---|---|
| SUCST207 | HFH | Qualidade premium, marca de casa |
Recursos do produto para SUCST207 (0)
Não foi possível carregar mais dados.
Für dieses Produkt ist ein 3D-Model verfügbar
Nossos modelos 3D servem como suporte visual e são criados com muito cuidado e as informações são verificadas quanto à precisão. No entanto, nenhuma responsabilidade pode ser aceita por informações incorretas ou incompletas. O lançamento de arquivos de etapa é reservado exclusivamente para clientes corporativos. Para solicitar um arquivo de etapa, use o link de solicitação de arquivo de etapa.
3D WebGL
Arquivo de passo
Todas as declarações sem garantia. Observe as seguintes informações do produto
