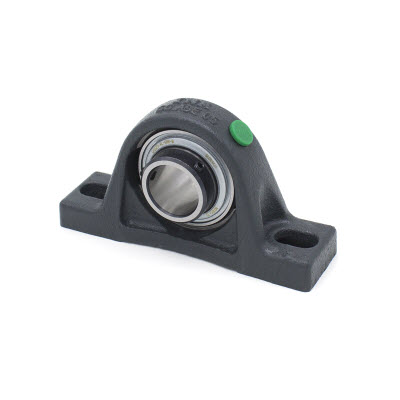

Obudowa bloku poduszkowego SW30T
Wymiary główne zgodne z normami europejskimi

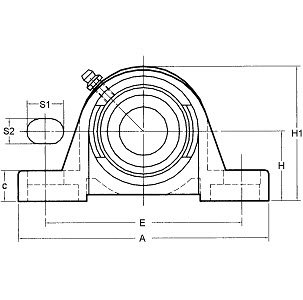

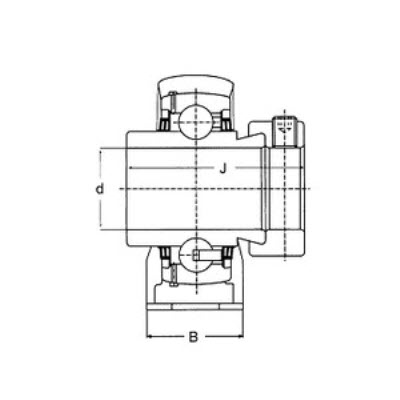

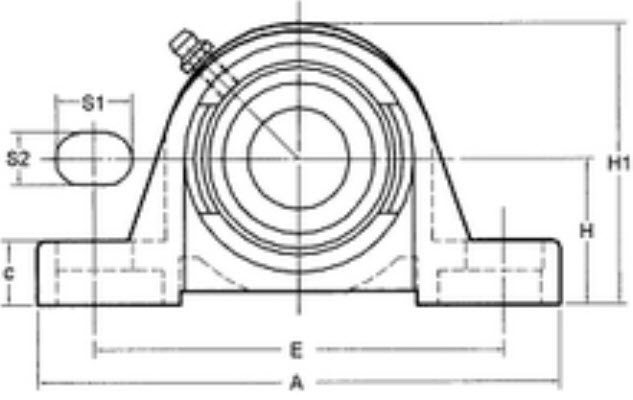

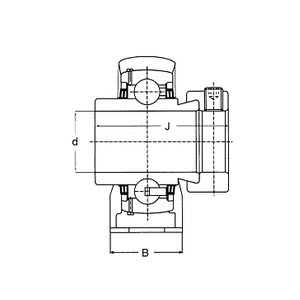

Główne wymiary dla SW30T
| Przeznaczenie | Wymiar | Uwaga |
|---|---|---|
| d | 30,00 mm | średnica wału |
| H | 42,90 mm | |
| H1 | 82,00 mm | |
| A | 155,00 mm | |
| B | 40,00 mm | |
| J | 48,40 mm | |
| E | 118,00 mm | |
| C | 17,00 mm | |
| S1 | 18,00 mm | |
| S2 | 13,50 mm |
Dane dotyczące wydajności dla SW30T
| Przeznaczenie | Wymiar | Uwaga |
|---|---|---|
| 0,800 kg | Waga |
Inne rozmiary SW30T seria SWT (15)
| Przeznaczenie | Wymiar | składniki | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | A | B | C | E | H | H1 | J | S | S1 | S2 | Mieszkania | Łożysko | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||
| SW20T | 20,00 | 130,00 | 32,00 | 14,50 | 97,00 | 33,30 | 64,00 | 43,70 | - | 16,00 | 11,50 | GG.SW20 | HC204R3 |
| SW25T | 25,00 | 130,00 | 36,00 | 14,50 | 103,00 | 36,50 | 70,00 | 44,40 | - | 16,00 | 11,50 | GG.SW25 | HC205R3 |
| SW30T | 30,00 | 155,00 | 40,00 | 17,00 | 118,00 | 42,90 | 82,00 | 48,40 | - | 18,00 | 13,50 | GG.SW30 | HC206R3 |
| SW35T | 35,00 | 160,00 | 45,00 | 19,00 | 126,00 | 47,60 | 93,00 | 51,10 | - | 18,00 | 13,50 | GG.SW35 | HC207R3 |
| SW40T | 40,00 | 175,00 | 48,00 | 19,00 | 135,00 | 49,20 | 99,00 | 56,30 | - | 24,00 | 13,50 | GG.SW40 | HC208R3 |
| SW45T | 45,00 | 190,00 | 48,00 | 22,00 | 148,00 | 54,00 | 107,00 | 56,30 | - | 24,00 | 13,50 | GG.SW45 | HC209R3 |
| SW50T | 50,00 | 198,00 | 54,00 | 22,00 | 156,00 | 57,20 | 115,00 | 62,70 | - | 27,00 | 18,00 | GG.SW50 | HC210R3 |
| SW55T | 55,00 | 219,00 | 60,00 | 23,00 | 171,00 | 63,50 | 126,00 | 71,40 | - | 27,00 | 18,00 | GG.SW55 | HC211R3 |
| SW60T | 60,00 | 240,00 | 60,00 | 25,00 | 190,00 | 69,80 | 140,00 | 77,80 | - | 27,00 | 18,00 | GG.SW60 | HC212R3 |
| SW65T | 65,00 | 265,00 | 70,00 | 27,00 | 203,00 | 76,20 | 151,00 | 85,50 | - | 28,00 | 25,00 | GG.SW65 | HC213R3 |
| SW70T | 70,00 | 266,00 | 70,00 | 27,00 | 210,00 | 79,40 | 157,00 | 66,10 | - | 28,00 | 25,00 | GG.SW70 | HC214R3 |
| SW75T | 75,00 | 275,00 | 74,00 | 28,00 | 217,00 | 82,60 | 163,00 | 91,70 | - | 28,00 | 25,00 | GG.SW75 | HC215R3 |
| SW80T | 80,00 | 292,00 | 78,00 | 30,00 | 232,00 | 88,90 | 175,00 | 71,00 | - | 28,00 | 25,00 | GG.SW80 | HC216R3 |
| SW85T | 85,00 | 310,00 | 83,00 | 32,00 | 247,00 | 95,20 | 187,00 | - | - | 28,00 | 25,00 | GG.SW85 | HC217R3 |
| SW90T | 90,00 | 327,00 | 88,00 | 33,00 | 262,00 | 101,60 | 200,00 | 69,50 | - | 30,00 | 27,00 | GG.SW90 | HC218R3 |
Warianty SW30T (6)
| Przeznaczenie | Wymiar | składniki | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | A | B | C | E | H | H1 | J | S | S1 | S2 | Mieszkania | Łożysko | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||
| SW30 | 30,00 | 155,00 | 40,00 | 17,00 | 118,00 | 42,90 | 82,00 | 35,70 | - | 18,00 | 13,50 | GG.SW30 | SA206 |
| SW30S | 30,00 | 155,00 | 40,00 | 17,00 | 118,00 | 42,90 | 82,00 | 30,00 | - | 18,00 | 13,50 | GG.SW30 | SB206 |
| SW30U | 30,00 | 155,00 | 40,00 | 17,00 | 118,00 | 42,90 | 82,00 | 38,10 | - | 18,00 | 13,50 | GG.SW30 | UC206 |
| SW30T | 30,00 | 155,00 | 40,00 | 17,00 | 118,00 | 42,90 | 82,00 | 48,40 | - | 18,00 | 13,50 | GG.SW30 | HC206R3 |
| SW30A | 30,00 | 155,00 | 40,00 | 17,00 | 118,00 | 42,90 | 82,00 | 48,40 | - | 18,00 | 13,50 | GG.SW30 | HC206 |
| SW35K | 30,00 | 160,00 | 45,00 | 19,00 | 126,00 | 47,60 | 93,00 | 43,00 | - | 18,00 | 13,50 | GG.SW35 | UK207+H |
Akcesoria do SW30T (0)
Nie można załadować więcej danych.
Alternatywne marki dla SW30T (1)
| Nazwa | Marka | WebShop | Ogłoszenie |
|---|---|---|---|
| SW30T | HFH | Jakość premium, marka domu |
