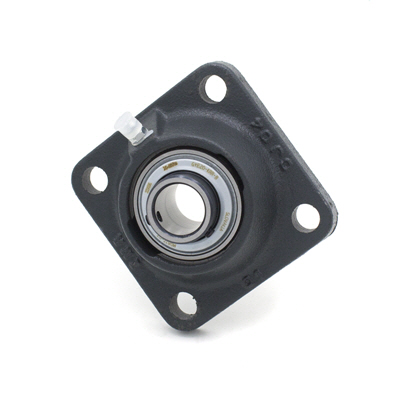

Łożysko kołnierzowe FWS90T

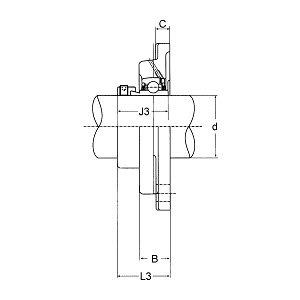

Wymiary główne zgodne z normami europejskimi

Przeznaczenie	Wymiar	Uwaga
d	90,00 mm	średnica wału
L	70,30 mm
A	235,00 mm
B	39,80 mm	Wersja inna niż standardowa: 68,00 mm
J	69,50 mm
E	187,00 mm
C	25,00 mm
s	23,00 mm

Przeznaczenie	Wymiar	Uwaga
	6,000 kg	Waga

Przeznaczenie	Wymiar								składniki
	d	A	B	C	E	s	J	L	Mieszkania	Łożysko
	mm	mm	mm	mm	mm	mm	mm	mm
FWS20T	20,00	86,00	29,00 26,00	13,00	63,50	11,50	43,70	45,60	GG.FWS04	HC204R3
FWS25T	25,00	95,00	29,00 29,50	14,00	70,00	11,50	44,40	45,90	GG.FWS05	HC205R3
FWS30T	30,00	108,00	29,00 32,00	16,50	82,50	11,50	48,40	50,10	GG.FWS06	HC206R3
FWS35T	35,00	118,00	30,50 34,00	17,00	92,00	14,00	51,10	53,30	GG.FWS07	HC207R3
FWS40T	40,00	130,00	34,50 37,00	18,00	101,50	14,00	56,30	58,10	GG.FWS08	HC208R3
FWS45T	45,00	138,00	35,00	16,50	105,00	14,00 16,00	56,30	54,50	GG.FWS09	HC209R3
FWS50T	50,00	143,00	39,00 47,50	16,00	111,00	18,00 16,00 14,00	62,70	66,10	GG.FWS10	HC210R3
FWS55T	55,00	162,00	43,50 52,00	20,00	130,00	18,00 17,00	71,40	74,60	GG.FWS11	HC211R3
FWS60T	60,00	175,00	46,00 53,00	19,00	143,00	18,00	77,80	80,80	GG.FWS12	HC212R3
FWS65T	65,00	184,00	52,00 58,00	22,00	150,00	18,00 20,00	85,50	82,60	GG.FWS13	HC213R3
FWS70T	70,00	188,00	52,00 61,00	23,00	152,00	18,00 20,00	66,10	82,60	GG.FWS14	HC214R3
FWS75T	75,00	200,00	55,80 56,00	23,00	159,00	23,00 19,00	91,70	86,90	GG.FWS15	HC215R3
FWS80T	80,00	208,00	55,80 58,00	20,00	153,00	23,00	71,00	88,90	GG.FWS16	HC216R3
FWS90T	90,00	235,00	39,80 68,00	25,00	187,00	23,00	69,50	70,30	GG.FWS18	HC218R3

Przeznaczenie	Wymiar								składniki
	d	A	B	C	E	s	J	L	Mieszkania	Łożysko
	mm	mm	mm	mm	mm	mm	mm	mm
FWS90U	90,00	235,00	39,80 68,00	25,00	187,00	23,00	96,00	80,10	GG.FWS18	UC218
FWS90A	90,00	235,00	39,80 68,00	25,00	187,00	23,00	69,50	70,30	GG.FWS18	HC218
FWS90T	90,00	235,00	39,80 68,00	25,00	187,00	23,00	69,50	70,30	GG.FWS18	HC218R3

Nie można załadować więcej danych.

Nazwa	Marka	WebShop	Ogłoszenie
FWS90T	HFH		Jakość premium, marka domu

Nie można załadować więcej danych.

Nasze modele 3D służą jako wsparcie wizualne i są tworzone z wielką starannością, a informacje są sprawdzane pod kątem dokładności. Jednak nie można zaakceptować odpowiedzialności za jakiekolwiek nieprawidłowe lub niekompletne informacje. Wydanie plików Step jest zarezerwowane wyłącznie dla klientów korporacyjnych. Aby poprosić o plik krokowy, użyj linku żądania pliku krokowego.

3D WebGL

Plik krokowy

Łożysko kołnierzowe

FWSA

Wszystkie stwierdzenia bez gwarancji. Należy zwrócić uwagę na następujące Informacje o produkcie
