Stehlager SM-UCP201

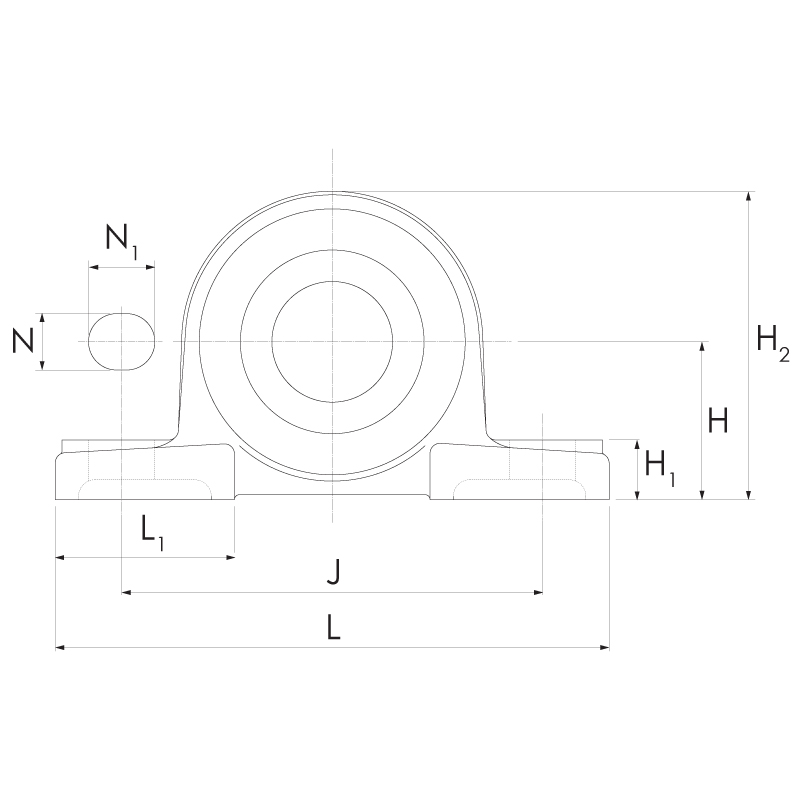

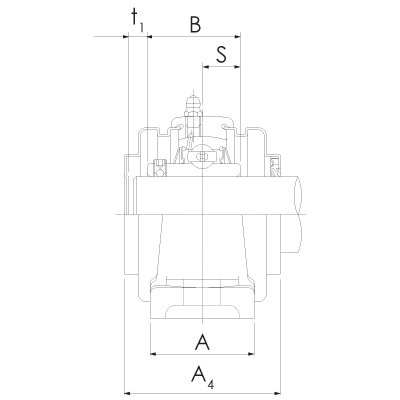

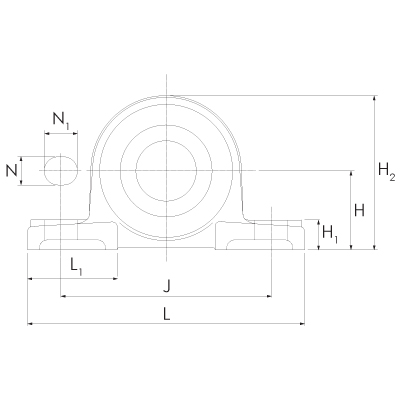

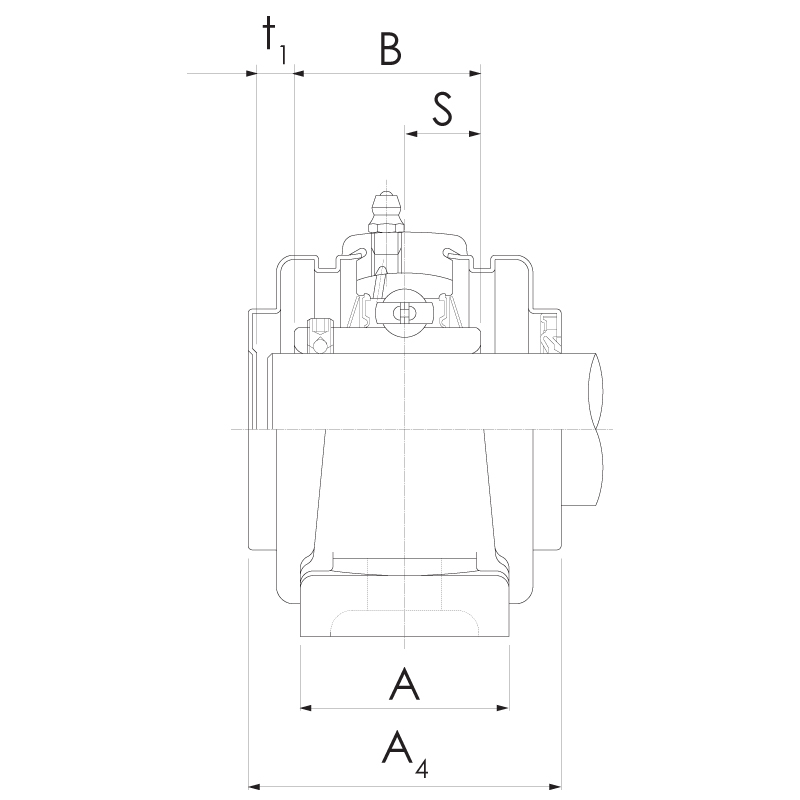

Hauptabmessungen nach internationaler Norm

Bezeichnung	Abmessungen	Bemerkung
d	12,00 mm	Wellendurchmesser
L	127,00 mm
L₁	42,00 mm
H	30,20 mm
H₁	14,00 mm
H₂	62,00 mm
A	38,00 mm
A₄	51,00 mm
N	13,00 mm
N₁	16,00 mm
B	31,00 mm
S	12,70 mm
t₁	5,00 mm
J	95,00 mm

Bezeichnung	Abmessungen	Bemerkung
	M10	Befestigungsschrauben (nicht im Lieferumfang enthalten)
	0,700 kg	Gewicht

Bezeichnung	Abmessungen												Abschlussdeckel					Komponenten
	d	H	L	J	A	N	N₁	H₁	H₂	L₁	B	S	t₁	t₂	H₃	A₄	A₅	Gehäuse	Lager
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
SM-UCP201	12,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	5,00	-	-	51,00	-	GG.P203	UC201
SM-UCP202	15,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	5,00	-	-	51,00	-	GG.P203	UC202
SM-UCP203	17,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	5,00	-	-	51,00	-	GG.P203	UC203
SM-UCP204	20,00	33,30	127,00	95,00	38,00	13,00	16,00	14,00	65,00	42,00	31,00	12,70	5,00	-	-	51,00	-	GG.P204	UC204
SM-UCP205	25,00	36,50	140,00	105,00	38,00	13,00	16,00	15,00	71,00	42,00	34,10	14,30	7,00	-	-	57,00	-	GG.P205	UC205
SM-UCP206	30,00	42,90	165,00	121,00	48,00	17,00	20,00	17,00	83,00	54,00	38,10	15,90	7,00	-	-	62,00	-	GG.P206	UC206
SM-UCP207	35,00	47,60	167,00	127,00	48,00	17,00	20,00	18,00	93,00	54,00	42,90	17,50	8,00	-	-	72,00	-	GG.P207	UC207
SM-UCP208	40,00	49,20	184,00	137,00	54,00	17,00	20,00	18,00	98,00	52,00	49,20	19,00	8,00	-	-	82,00	-	GG.P208	UC208
SM-UCP209	45,00	54,00	190,00	146,00	54,00	17,00	20,00	20,00	106,00	60,00	49,20	19,00	8,00	-	-	82,00	-	GG.P209	UC209
SM-UCP210	50,00	57,20	206,00	159,00	60,00	20,00	23,00	21,00	114,00	65,00	51,60	19,00	8,00	-	-	87,00	-	GG.P210	UC210
SM-UCP211	55,00	63,50	219,00	171,00	60,00	20,00	23,00	23,00	126,00	65,00	55,60	22,20	10,00	-	-	92,00	-	GG.P211	UC211
SM-UCP212	60,00	69,80	241,00	184,00	70,00	20,00	23,00	25,00	138,00	70,00	65,10	25,40	8,00	-	-	102,00	-	GG.P212	UC212
SM-UCP213	65,00	76,20	265,00	203,00	70,00	25,00	28,00	27,00	151,00	77,00	65,10	25,40	11,00	-	-	107,00	-	GG.P213	UC213
SM-UCP214	70,00	79,40	266,00	210,00	72,00	25,00	28,00	27,00	157,00	77,00	74,60	30,20	-	-	-	-	-	GG.P214	UC214
SM-UCP215	75,00	82,60	275,00	217,00	74,00	25,00	28,00	28,00	163,00	80,00	77,80	33,30	-	-	-	-	-	GG.P215	UC215
SM-UCP216	80,00	88,90	292,00	232,00	78,00	25,00	28,00	30,00	175,00	85,00	82,60	33,30	-	-	-	-	-	GG.P216	UC216
SM-UCP217	85,00	95,20	310,00	247,00	83,00	25,00	28,00	32,00	187,00	85,00	85,70	34,10	-	-	-	-	-	GG.P217	UC217
SM-UCP218	90,00	101,60	327,00	262,00	88,00	27,00	30,00	33,00	200,00	90,00	96,00	39,70	-	-	-	-	-	GG.P218	UC218

Bezeichnung	Abmessungen												Abschlussdeckel					Komponenten
	d	H	L	J	A	N	N₁	H₁	H₂	L₁	B	S	t₁	t₂	H₃	A₄	A₅	Gehäuse	Lager
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
UCP201	12,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	-	-	-	-	-	GG.P203	UC201
SUCSP201	12,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	-	-	-	-	-	SP204	SUC201
SUCTP201	12,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	-	-	-	-	-	TP204	SUC201
S-UCP201	12,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	5,00	-	-	51,00	-	GG.P203	UC201
C-UCP201	12,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	-	8,00	-	-	62,00	GG.P203	UC201
SM-UCP201	12,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	5,00	-	-	51,00	-	GG.P203	UC201
CM-UCP201	12,00	30,20	127,00	95,00	38,00	13,00	16,00	14,00	62,00	42,00	31,00	12,70	-	8,00	-	-	62,00	GG.P203	UC201

Es konnten keine weiteren Daten geladen werden.

Bezeichnung	Fabrikat	Webshop	Bemerkung
SM-UCP201	HFH		Premium-Qualität, Hausmarke

Es konnten keine weiteren Daten geladen werden.

Unsere 3D-Modelle dienen als visuelle Unterstützung und werden mit großer sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden. Die Herausgabe von Stepdateien ist ausschließlich Unternehmenskunden vorbehalten. Um eine Stepdatei anzufragen nutzen Sie bitte den Link für die Stepdatei-Anfrage.

3D WebGL

Step-Datei
