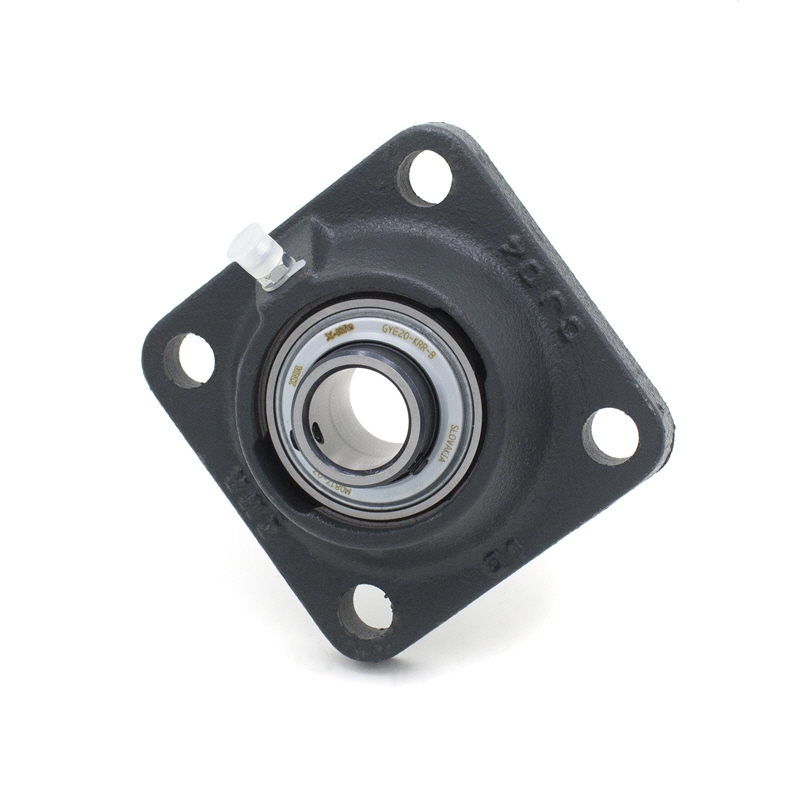

Flanschlager FWSO100
Hauptabmessungen nach europäischem Standard

Bezeichnung	Abmessungen	Bemerkung
d	100,00 mm	Wellendurchmesser
L	125,00 mm
A	310,00 mm
B	97,00 mm
J	109,50 mm
E	242,00 mm
C	32,00 mm
s	32,00 mm

Bezeichnung	Abmessungen	Bemerkung
	33,600 kg	Gewicht

Bezeichnung	Abmessungen								Komponenten
	d	A	B	C	E	s	J	L	Gehäuse	Lager
	mm	mm	mm	mm	mm	mm	mm	mm
FWSO40	40,00	150,00	34,50	17,00	112,00	-	54,60	19,00	GG.FWSO08	HC308
FWSO50	50,00	175,00	42,50	19,00	132,00	-	66,70	23,00	GG.FWSO10	HC310
FWSO60	60,00	195,00	49,50	22,00	150,00	-	68,40	23,00	GG.FWSO12	HC312
FWSO70	70,00	226,00	54,50	25,00	178,00	-	75,40	25,00	GG.FWSO14	HC314
FWSO80	80,00	250,00	80,00	25,00	196,00	-	93,70	28,00	GG.FWSO16	HC316
FWSO90	90,00	280,00	85,00	28,50	216,00	-	101,00	28,00	GG.FWSO18	HC318
FWSO100	100,00	310,00	97,00	32,00	242,00	-	109,50	32,00	GG.FWSO20	HC320

Bezeichnung	Abmessungen								Komponenten
	d	A	B	C	E	s	J	L	Gehäuse	Lager
	mm	mm	mm	mm	mm	mm	mm	mm
FWSO100	100,00	310,00	97,00	32,00	242,00	-	109,50	32,00	GG.FWSO20	HC320

Es konnten keine weiteren Daten geladen werden.

Bezeichnung	Fabrikat	Webshop	Bemerkung
FWSO100	HFH		Premium-Qualität, Hausmarke

Es konnten keine weiteren Daten geladen werden.
