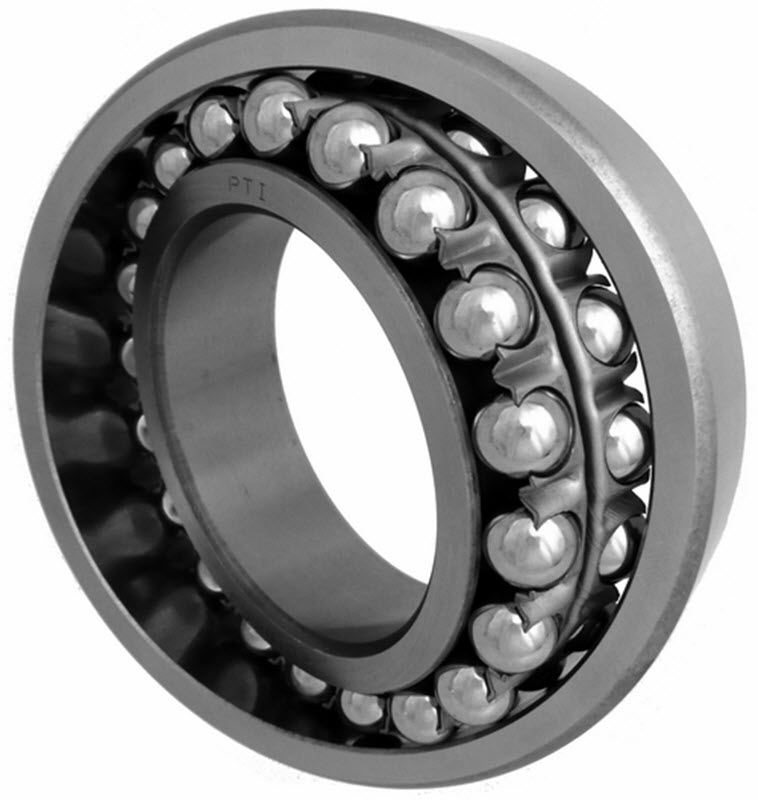

Pendelkugellager 2205-K

Bezeichnung	Abmessungen	Bemerkung
d_1H	≈ 20,00 mm	Wellendurchmesser (Spannhülse)
d	25,00 mm	Bohrungsdurchmesser (1:12)
d₂	30,70 mm	Kaliberdurchmesser Außenring
D	52,00 mm	Außendurchmesser
D₂	≈ 45,30 mm	Kaliberdurchmesser Außenring
B	18,00 mm	Breite
r_min	1,00 mm	minimaler Kantenabstand
d_{a max.}	≈ 32,00 mm	Maxiamler Durchmesser der Wellenschulter
D_{a max.}	≈ 46,40 mm	Maximaler Durchmesser der Gehäuseschulter
d_{b min.}	≈ 28,00 mm	Minimaler Freiraumdurchmesser für Spannhülse
B_a	≈ 5,00 mm	Minimale Freiraumbreite für Spannhülse
r_{a max.}	≈ 1,00 mm	Maximaler Hohlkehlenradius

Bezeichnung	Abmessungen	Bemerkung
C_r	12.300 N	dynamische Tragzahl, radial
C_0r	3.250 N	statische Tragzahl, radial
C_ur	203 N	Ermüdungsgrenzbelastung, radial
n_G	8.100 N	Grenzdrehzahl
	0,227 kg	Gewicht

Bezeichnung	Abmessungen																			Leistungsdaten
	d_1H	d	D	B	r_min	B_i	D₁	D₂	d₁	d₂	D_m	B₁	B₂	d_{a min.}	d_{a max.}	D_{a max.}	d_{b min.}	B_a	r_{a max.}	C_r	C_0r	C_ur	n_G
	≈ mm	mm	mm	mm	mm	mm	mm	≈ mm	≈ mm	≈ mm	≈ mm	mm	mm	≈ mm	≈ mm	≈ mm	≈ mm	≈ mm	mm	N	N	N	min^-1
2205-K	20,00	25,00	52,00	18,00	1,00	-	-	45,30	-	30,70	29,00	8,25	-	-	32,00	46,40	28,00	5,00	1,00	12.300,00	3.250,00	203,00	8.100,00
2206-K	25,00	30,00	62,00	20,00	1,00	-	-	53,30	-	37,30	31,00	8,25	-	-	38,00	56,40	33,00	5,00	1,00	15.900,00	4.600,00	285,00	6.800,00
2207-K	30,00	35,00	72,00	23,00	1,10	-	-	63,40	-	43,50	35,00	9,25	-	-	45,00	65,00	38,00	5,00	1,00	16.000,00	5.100,00	315,00	5.600,00
2208-K	35,00	40,00	80,00	23,00	1,10	-	-	70,30	-	49,20	36,00	10,25	-	-	52,00	73,00	43,00	5,00	1,00	19.400,00	6.500,00	400,00	4.950,00
2209-K	40,00	45,00	85,00	23,00	1,10	-	-	76,00	-	53,80	39,00	11,25	-	-	57,00	78,00	48,00	5,00	1,00	22.000,00	7.300,00	455,00	4.650,00
2210-K	45,00	50,00	90,00	23,00	1,10	-	-	79,00	-	60,50	42,00	12,25	-	-	62,00	83,00	53,00	5,00	1,00	22.900,00	8.000,00	500,00	4.250,00
2211-K	50,00	55,00	100,00	25,00	1,50	-	-	88,20	-	68,00	45,00	12,50	-	-	69,00	91,00	60,00	6,00	1,50	27.000,00	9.900,00	620,00	3.850,00
2212-K	55,00	60,00	110,00	28,00	1,50	-	-	99,50	-	70,40	47,00	12,50	-	-	75,00	101,00	64,00	5,00	1,50	30.500,00	11.400,00	710,00	3.450,00
2213-K	60,00	65,00	120,00	31,00	1,50	-	-	107,80	-	78,00	50,00	13,50	-	-	83,00	111,00	70,00	5,00	1,50	31.000,00	12.400,00	770,00	3.150,00
2215-K	-	75,00	130,00	31,00	1,50	-	114,30	-	93,30	-	55,00	14,50	-	90,00	-	121,00	80,00	12,00	1,50	44.500,00	17.600,00	1.080,00	5.600,00
2216-K	-	80,00	140,00	33,00	2,00	-	121,00	-	99,20	-	59,00	16,75	-	96,00	-	129,00	85,00	12,00	2,00	49.500,00	19.800,00	1.180,00	5.300,00
2217-K	-	85,00	150,00	36,00	2,00	-	130,00	-	105,20	-	63,00	17,75	-	102,00	-	139,00	91,00	12,00	2,00	59.000,00	23.400,00	1.340,00	7.200,00
2218-K	-	90,00	160,00	40,00	2,00	-	139,40	-	111,50	-	65,00	17,75	-	108,00	-	149,00	96,00	10,00	2,00	71.000,00	28.500,00	1.580,00	4.400,00
2219-K	-	95,00	170,00	43,00	2,10	-	147,90	-	118,90	-	68,00	18,75	-	114,00	-	158,00	102,00	9,00	2,10	84.000,00	34.000,00	1.840,00	6.100,00
2220-K	-	100,00	180,00	46,00	2,10	-	156,90	-	124,40	-	71,00	19,75	-	120,00	-	168,00	108,00	8,00	2,10	98.000,00	40.000,00	2.120,00	5.700,00
2222-K	-	110,00	200,00	53,00	2,10	-	174,10	-	136,90	-	77,00	20,75	-	132,00	-	188,00	118,00	6,00	2,10	126.000,00	51.000,00	2.550,00	5.000,00

Bezeichnung	Abmessungen																			Leistungsdaten
	d_1H	d	D	B	r_min	B_i	D₁	D₂	d₁	d₂	D_m	B₁	B₂	d_{a min.}	d_{a max.}	D_{a max.}	d_{b min.}	B_a	r_{a max.}	C_r	C_0r	C_ur	n_G
	≈ mm	mm	mm	mm	mm	mm	mm	≈ mm	≈ mm	≈ mm	≈ mm	mm	mm	≈ mm	≈ mm	≈ mm	≈ mm	≈ mm	mm	N	N	N	min^-1
2205	-	25,00	52,00	18,00	1,00	-	44,40	-	32,30	-	-	-	-	30,60	-	46,40	-	-	1,00	17.300,00	4.400,00	275,00	14.400,00
2205-K	20,00	25,00	52,00	18,00	1,00	-	-	45,30	-	30,70	29,00	8,25	-	-	32,00	46,40	28,00	5,00	1,00	12.300,00	3.250,00	203,00	8.100,00
2205-C3	-	25,00	52,00	18,00	1,00	-	44,40	-	32,30	-	-	-	-	30,60	-	46,40	-	-	1,00	17.300,00	4.400,00	275,00	14.400,00
2205-TVH	-	25,00	52,00	18,00	1,00	-	44,40	-	32,30	-	-	-	-	30,60	-	46,40	-	-	1,00	17.300,00	4.400,00	275,00	14.400,00
2205-2RS	-	25,00	52,00	18,00	1,00	-	-	45,30	-	30,70	-	-	-	30,60	-	46,40	-	-	1,00	12.300,00	3.250,00	203,00	8.100,00
2205-K-C3	20,00	25,00	52,00	18,00	1,00	-	-	45,30	-	30,70	29,00	8,25	-	-	32,00	46,40	28,00	5,00	1,00	12.300,00	3.250,00	203,00	8.100,00
2205-K-TVH	20,00	25,00	52,00	18,00	1,00	-	-	45,30	-	30,70	29,00	8,25	-	-	32,00	46,40	28,00	5,00	1,00	12.300,00	3.250,00	203,00	8.100,00
2205-TVH-C3	-	25,00	52,00	18,00	1,00	-	44,40	-	32,30	-	-	-	-	30,60	-	46,40	-	-	1,00	17.300,00	4.400,00	275,00	14.400,00
2205-2RS-TVH	-	25,00	52,00	18,00	1,00	-	-	45,30	-	30,70	-	-	-	30,60	-	46,40	-	-	1,00	12.300,00	3.250,00	203,00	8.100,00
2205-K-TVH-C3	20,00	25,00	52,00	18,00	1,00	-	-	45,30	-	30,70	29,00	8,25	-	-	32,00	46,40	28,00	5,00	1,00	12.300,00	3.250,00	203,00	8.100,00
2205-K-2RS-TVH-C3	20,00	25,00	52,00	18,00	1,00	-	-	45,30	-	30,70	29,00	8,25	-	-	32,00	46,40	28,00	5,00	1,00	12.300,00	3.250,00	203,00	8.100,00

Es konnten keine weiteren Daten geladen werden.

Bezeichnung	Fabrikat	Webshop	Bemerkung
2205-K	HFH		Premium-Qualität, Hausmarke

Eigenschaft	Nachsetzzeichen	Beschreibung
Dichtung	-	ohne Dichtung
Lagerluft	CN	Normal (Standard, wird nicht im Produktname ausgewiesen)
Käfigausführung	-	Stahlkäfig (Standard)
Bohrung (Geometrie)	K	konisch (Kegel 1:12)
